Neues Herz für eine RhB Ge 2/4 212

[Luegi]

Für diese RhB Ge 2/4 gilt es bald ernst, es gibt eine neues Herz und sonst noch ein paar nette Gimmicks:

Das neue Herz heisst: Massoth eMotion L und passt hervorragend

Schwieriger wird es mit den geplanten automatischen Kupplern und dem Pufferspeicher für einen unterbruch freien Kriechgang.

[Luegi]

Für die Massoth Entkuppler musste die Vor- und Nachläuferachsen operativ angepasst werden
(Link zu Massoth Wiki: http://wiki.massoth.de/index.php/ENTKUP ... 2Ge_2/4%22 )

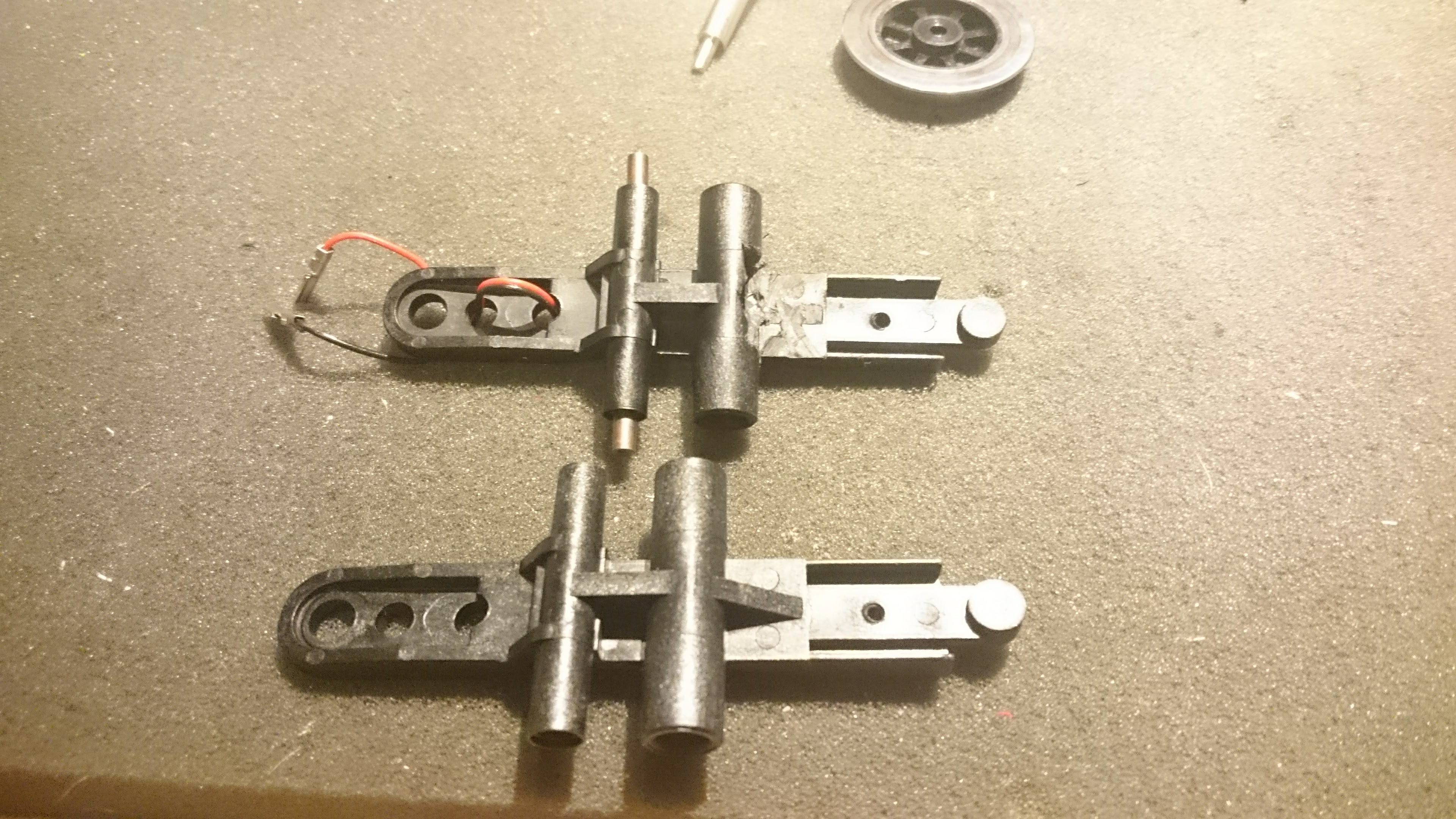

Da ich leider keine Fräsmaschine habe musste der Proxxon zeigen was er kann. Was alles weg muss sieht man im folgenden Foto gut, es ist eine Menge Plastik die entfernt werden muss:

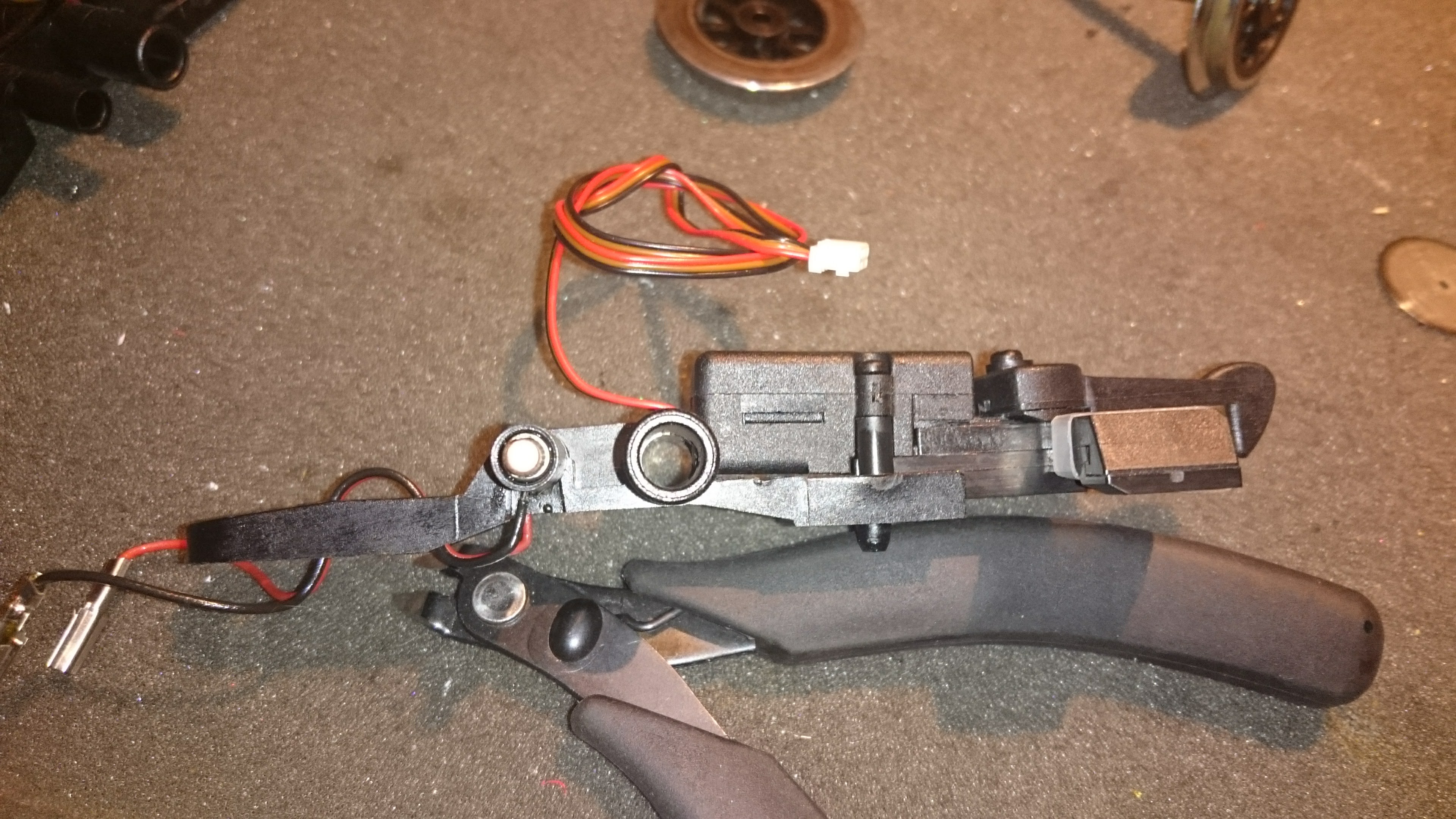

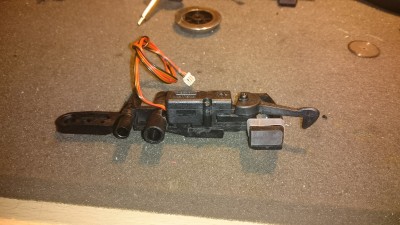

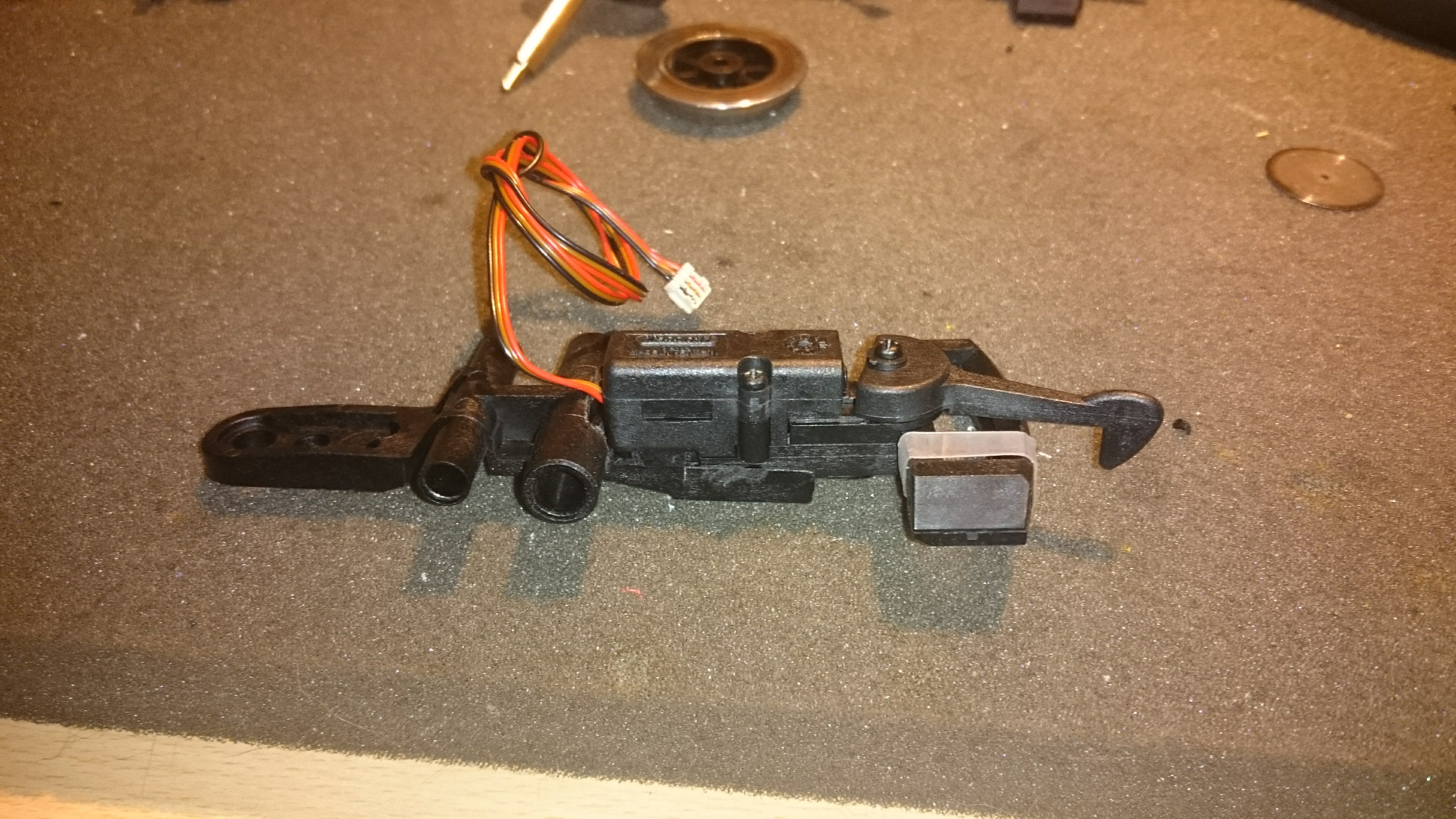

Danach hat dann aber der Antrieb vom Entkuppler gerade so Platz:

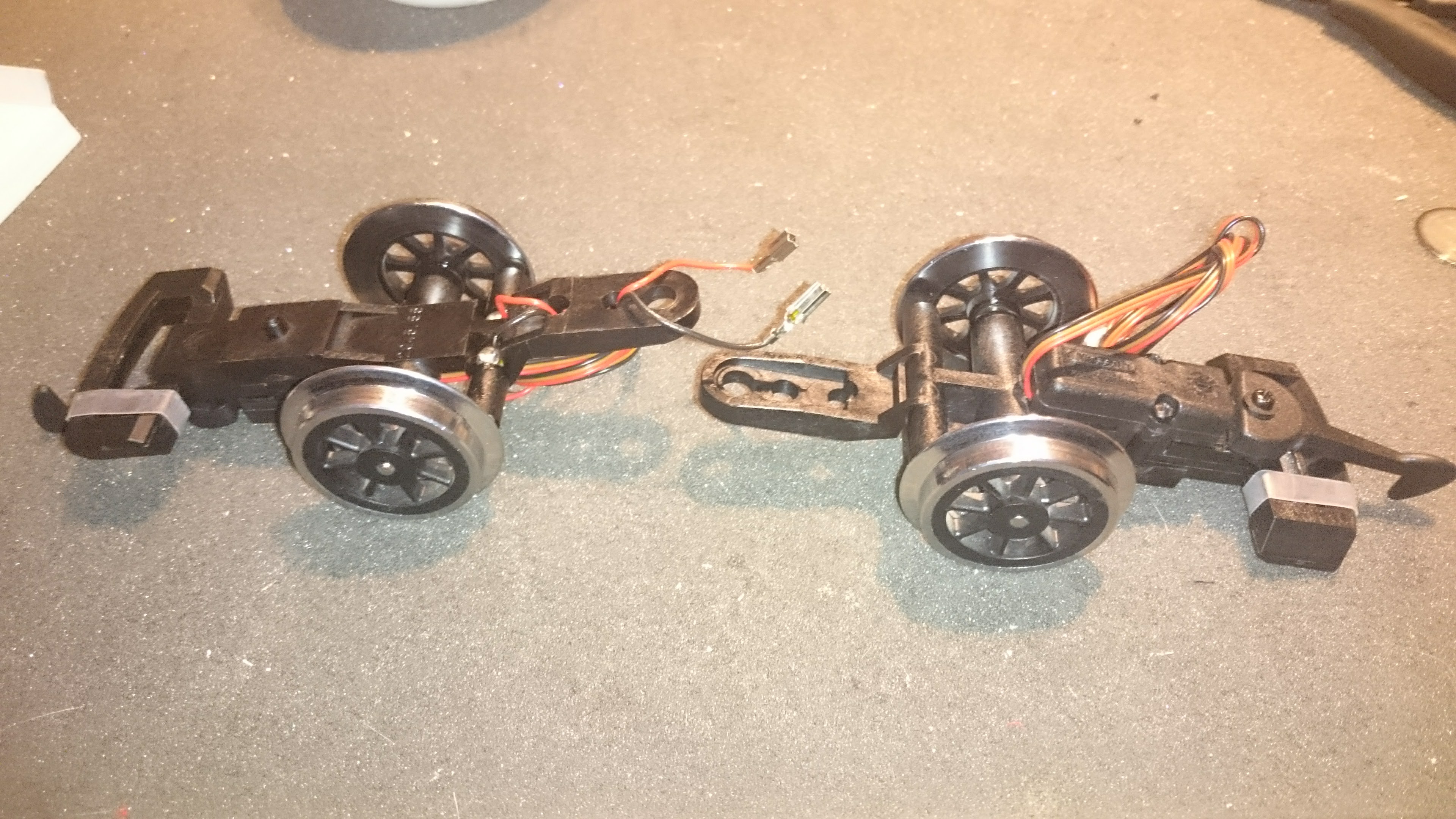

Zum Schluss noch checken ob auch nichts in das Loch von der Achse ragt. Wenn alles sauber ist, Achse schmieren und wieder montieren. Da es ja einen Vor- und Nachläufer hat und die Lok meistens eine Rangierlok ist, das ganze zweimal.

Wer keinen Puffer verbauen will sollte hier überlegen ob auch an der zweiten Achse noch eine Stromabnahme nötig ist. Acvhtung: Der Rollwiederstand für die Achse wird dann auch grösser, bei meiner Kastenlok musste ich damals die Achsen beschweren da sonst die Achse stehen bleibt bei Lokfahrt. Hier ist aber mit den Entkupplern kein Platz für ein Gewicht. Da diese 212 einen Puffer kriegt reicht die Stromaufnahme die MLGB vorgesehen hat.

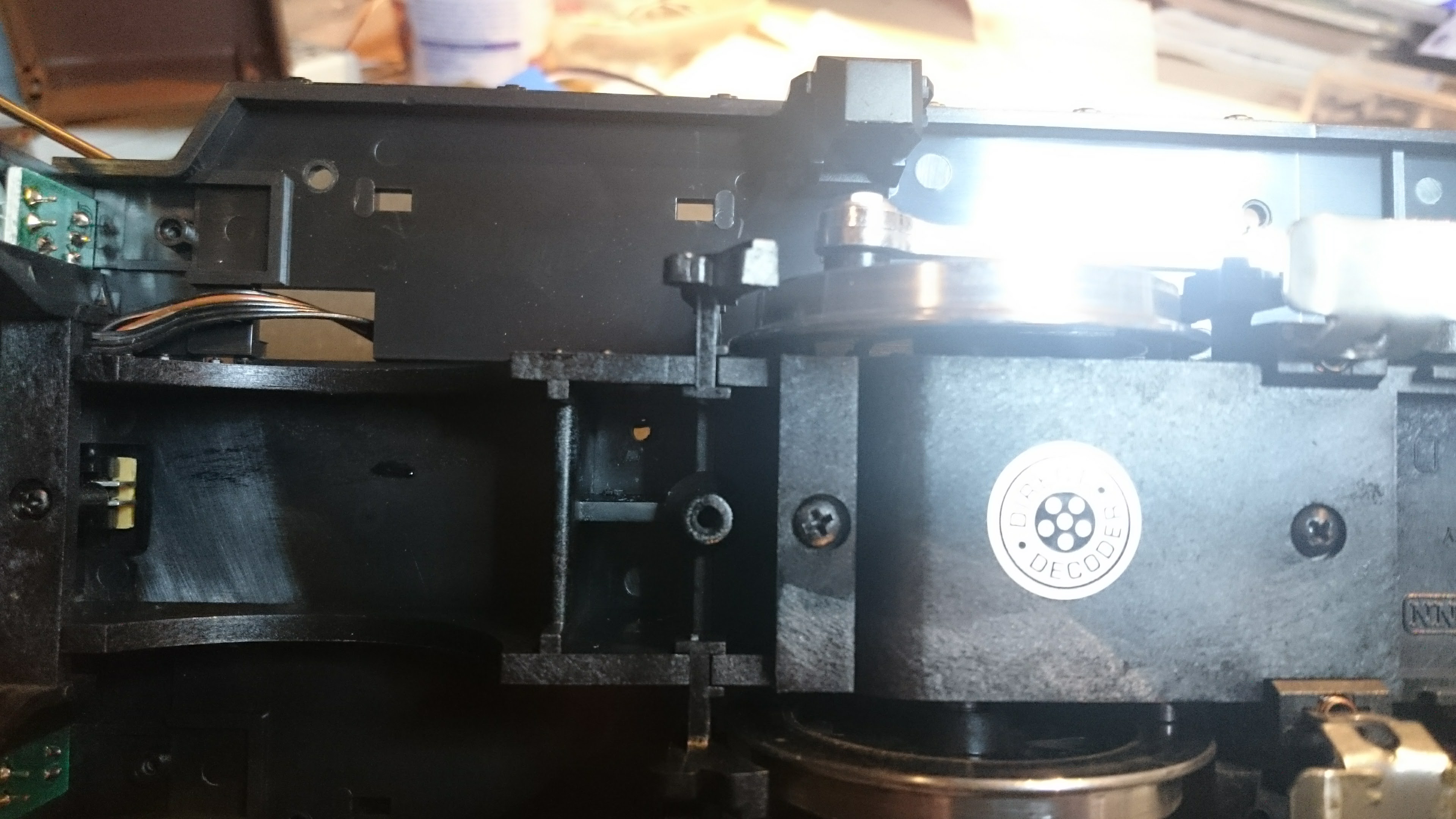

Nun müssen noch die Kabel vom Entkuppler nach oben. Da es bei dieser Lok nie vorgesehen war weitere Verbraucher zu versorgen gibt es auch keine Löcher in der Grundplatte. Ich habe daher in das kleine Gehäuse mit der Feder für die Vor- und Nachläufer jeweils ein Loch gebohrt:

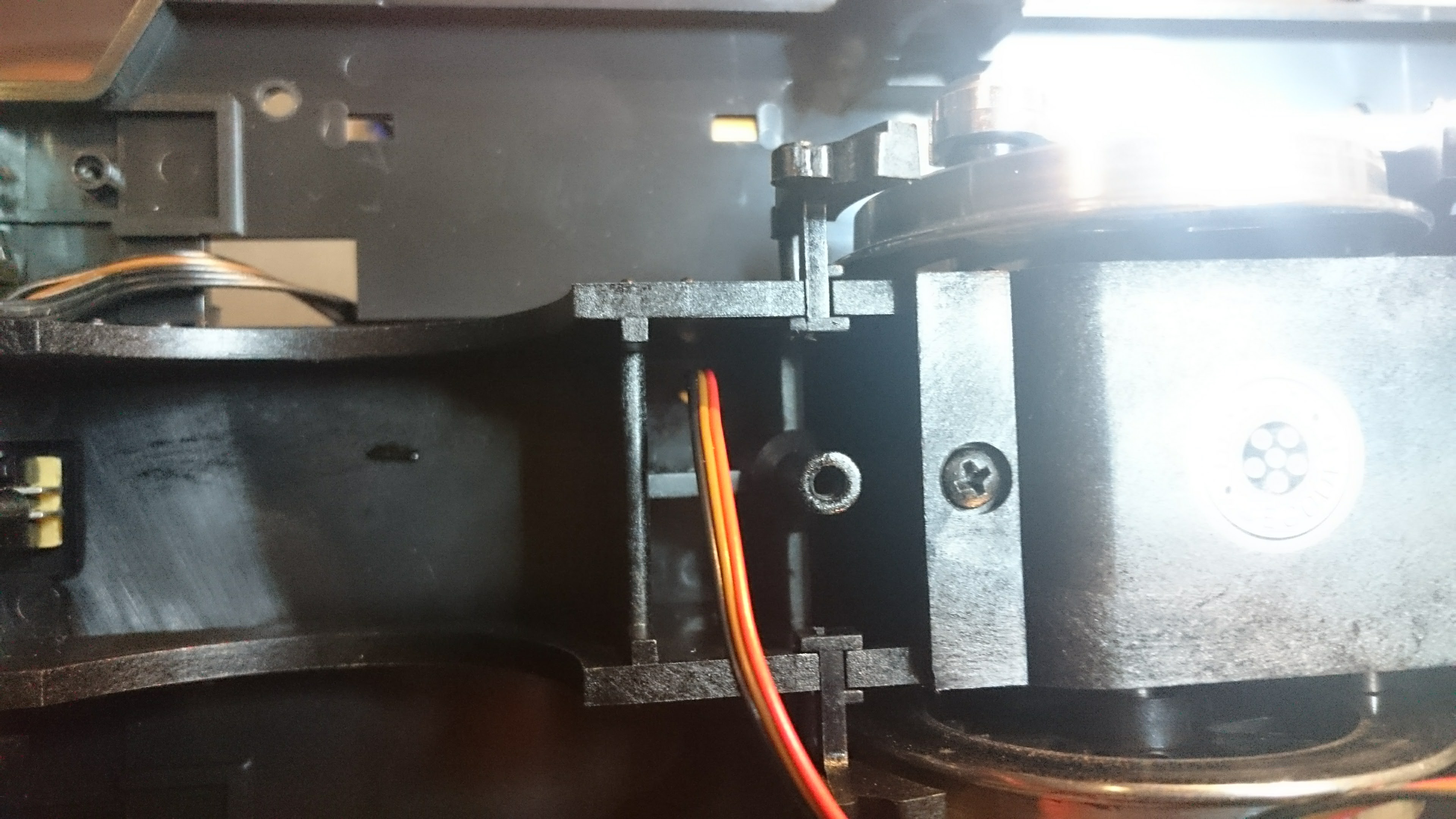

und dann das Kabel (ohne Stecker) durchziehen

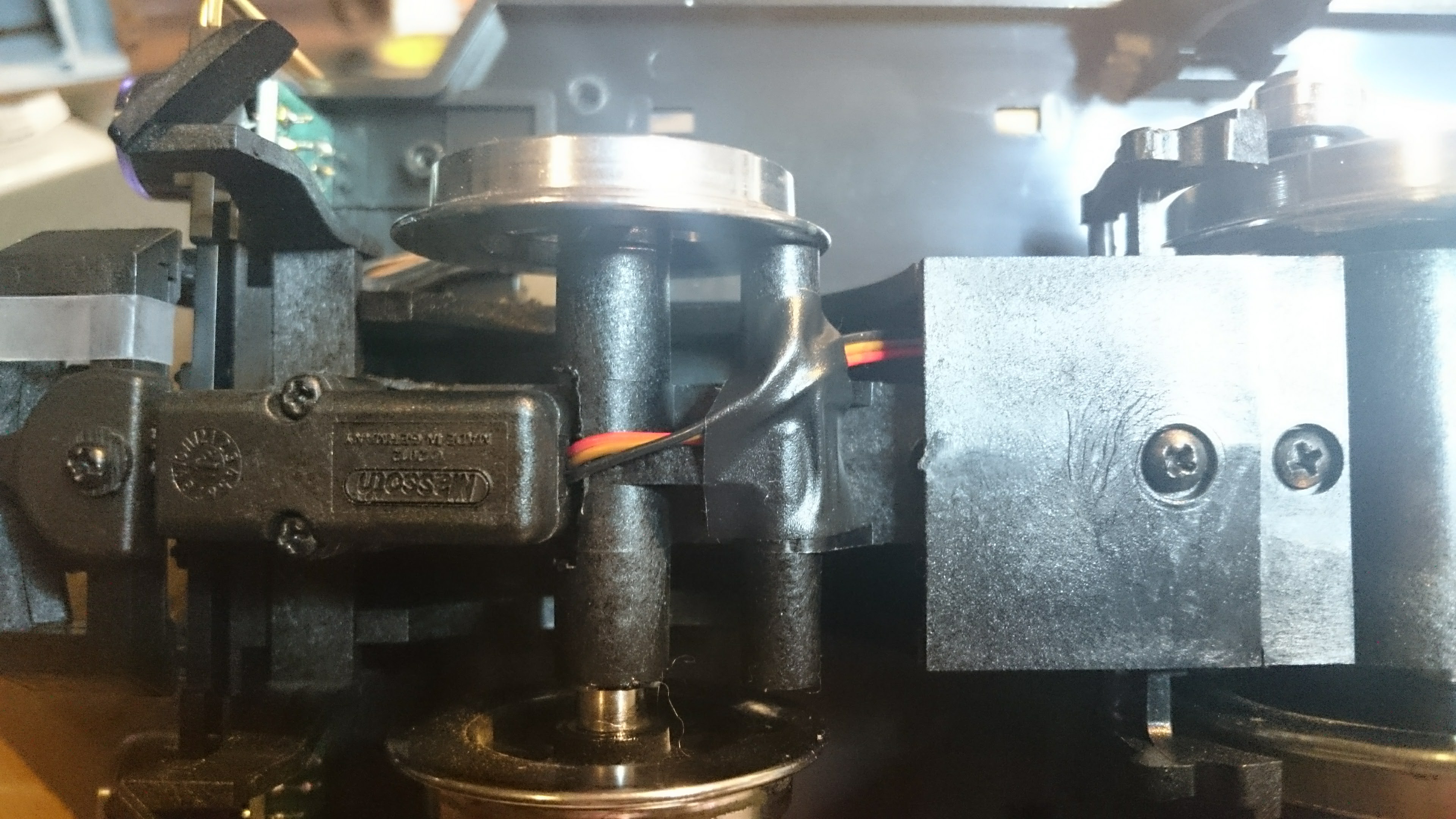

Achsenhalter mit Feder wieder montieren und zur Sicherung das Kabel mit etwas Klebeband sichern:

So sollte das Kabel nicht stören.

[Luegi]

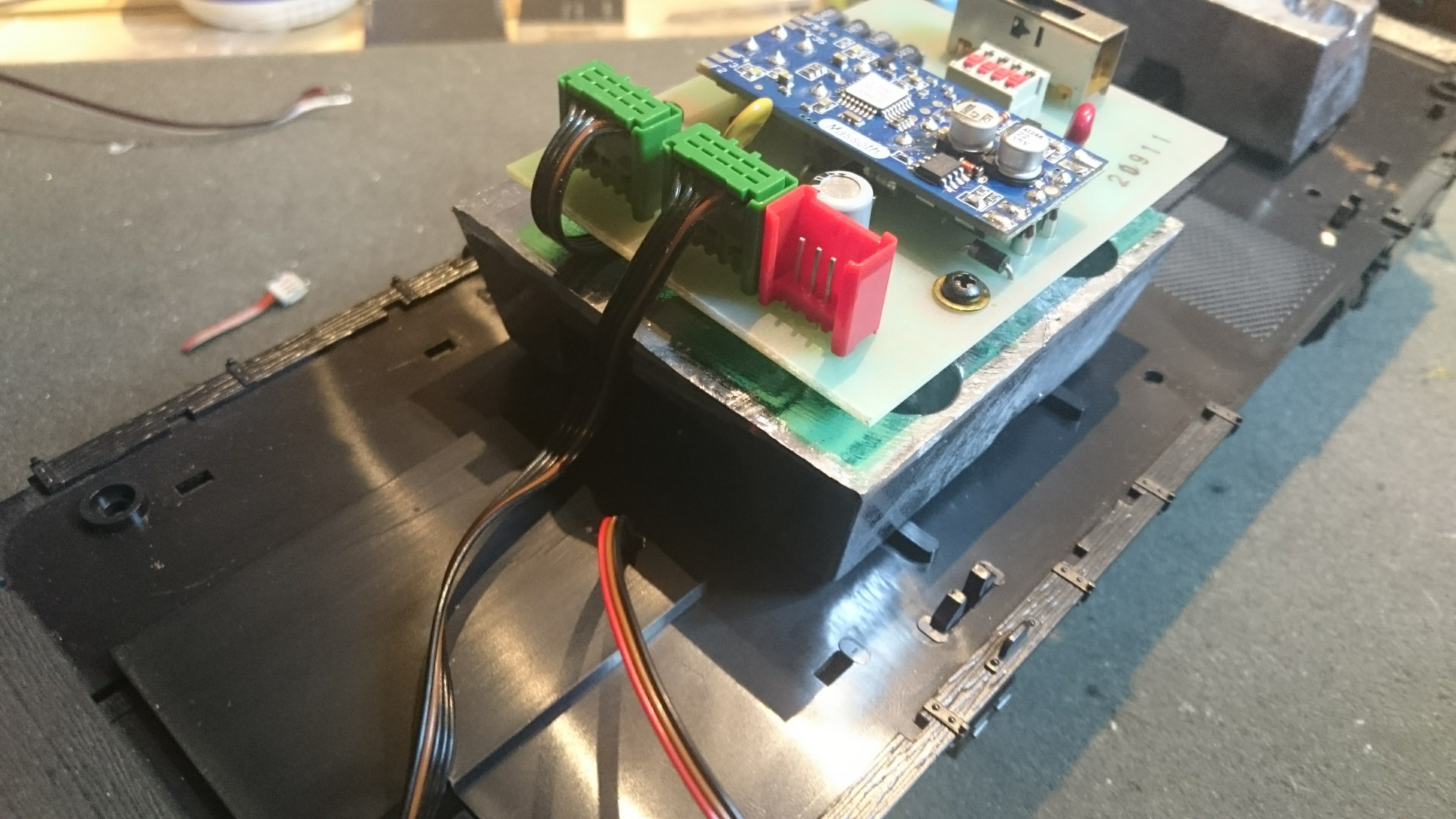

Oberhalb der Grundplatte werden die Kabel unter dem Ballastgewicht hindurch geführt zum Decoder.

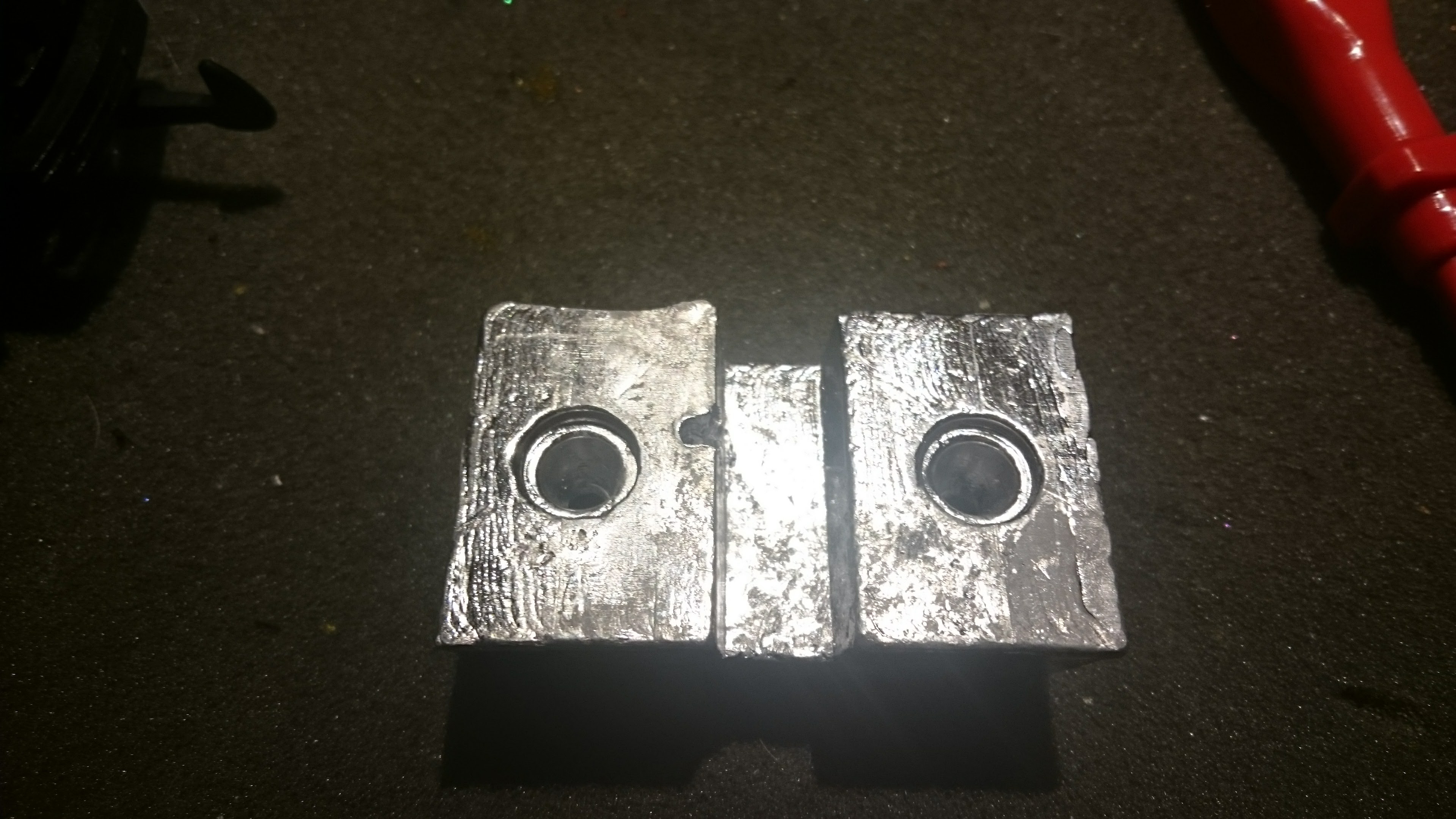

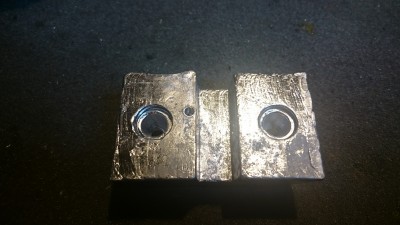

Dabei muss aber das Gewicht etwas angepasst werden, dazu habe ich etwas weiter gebohrt als nötig und so eine Markierung am am Gewicht bekommen:

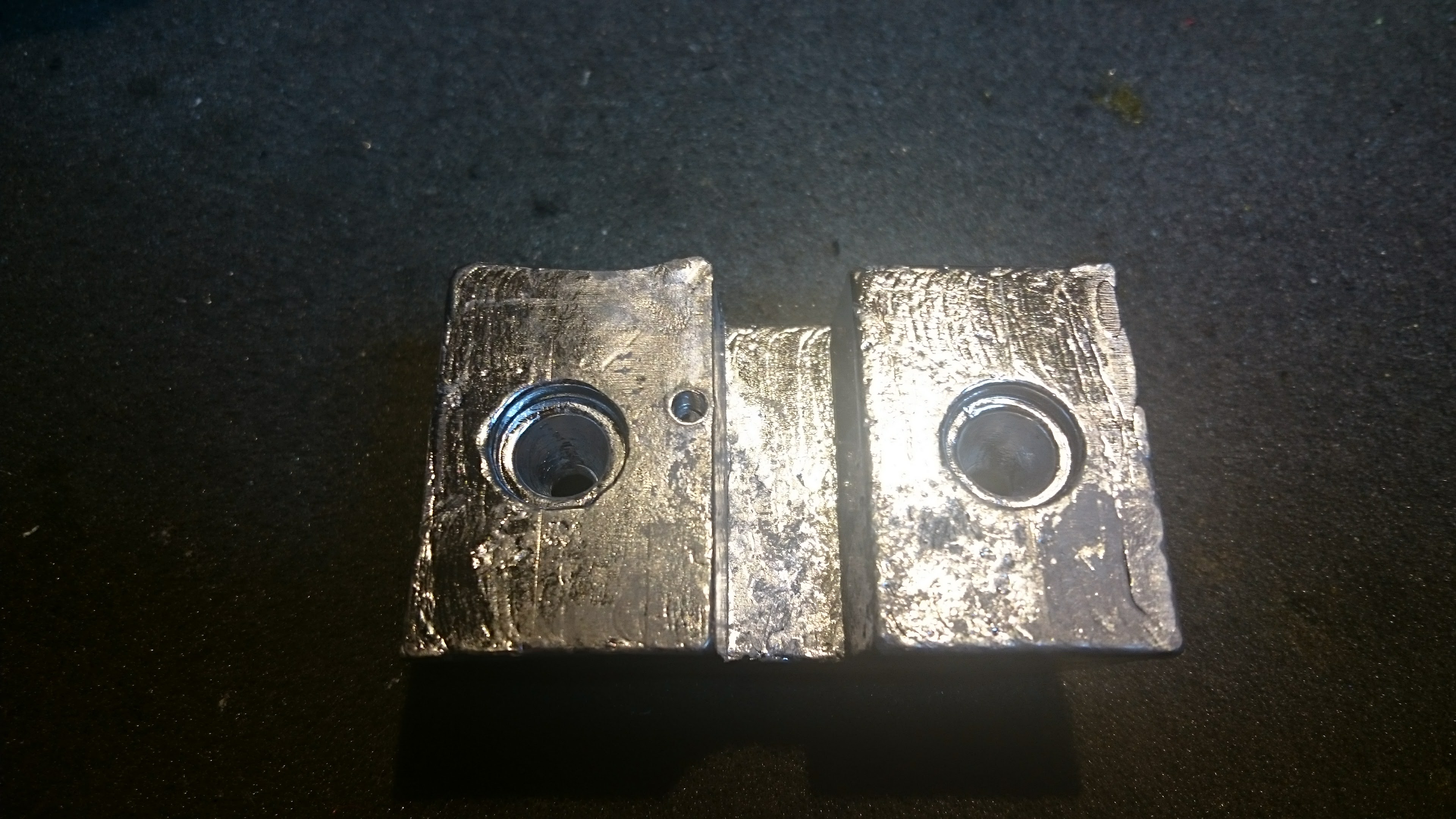

Dieses Loch wird nun erweitert

und so hat das Kabel Platz.

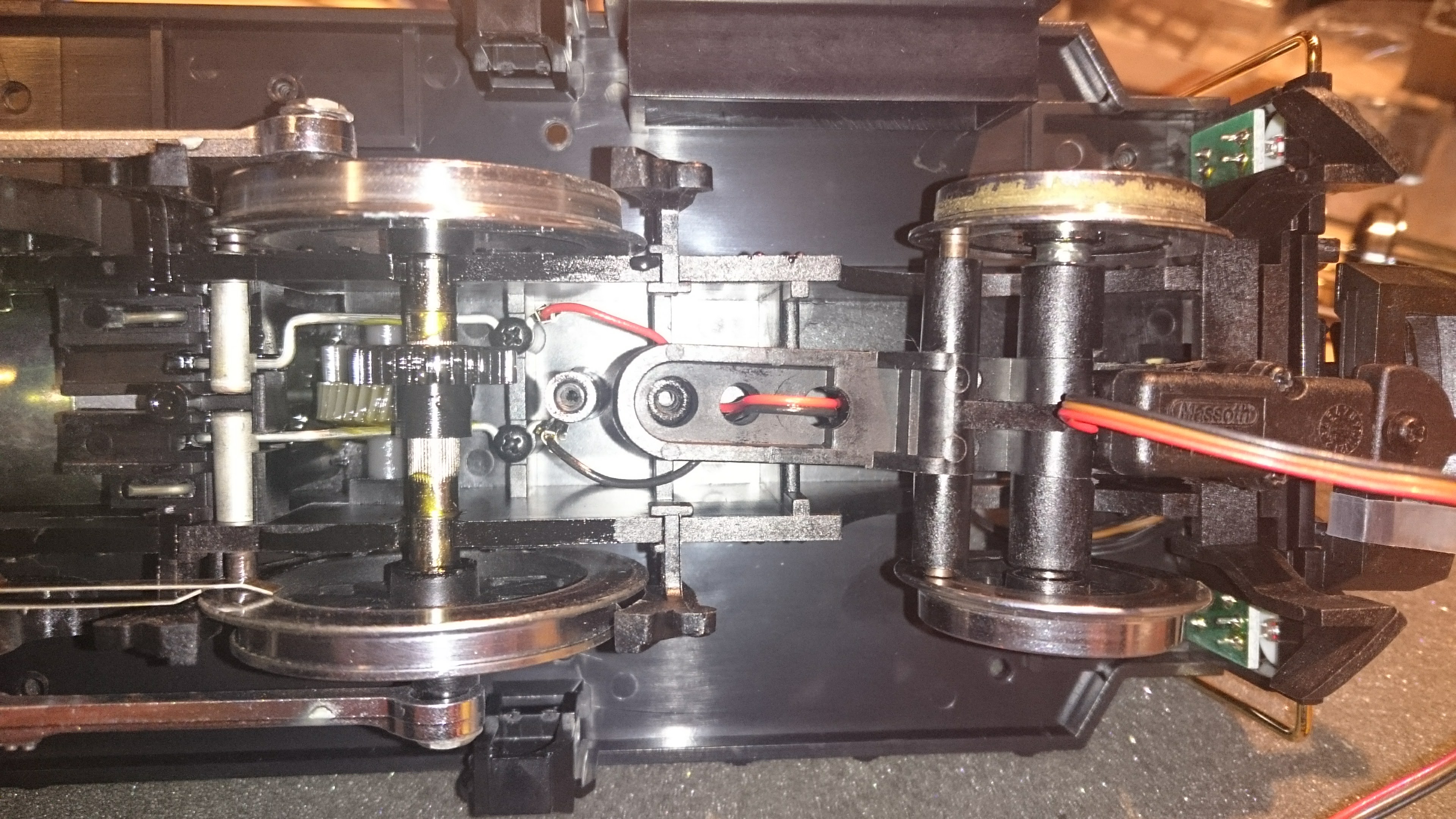

Nun noch daran denken, die Stromzuführung vom Vorläufer wieder zu montieren:

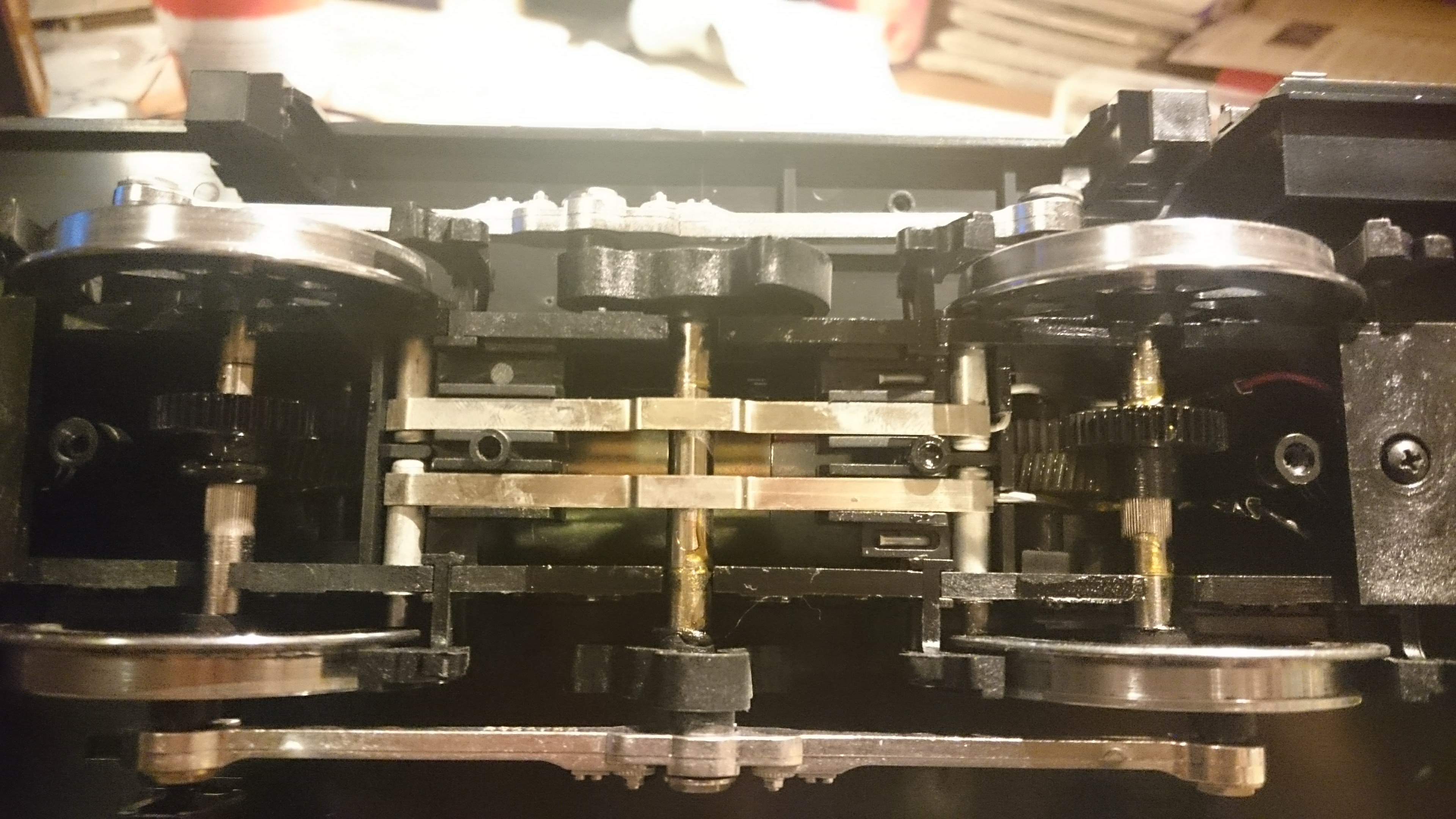

und die Stromleitbleche im Getriebe richtig zu legen:

und das Getriebe schliessen.

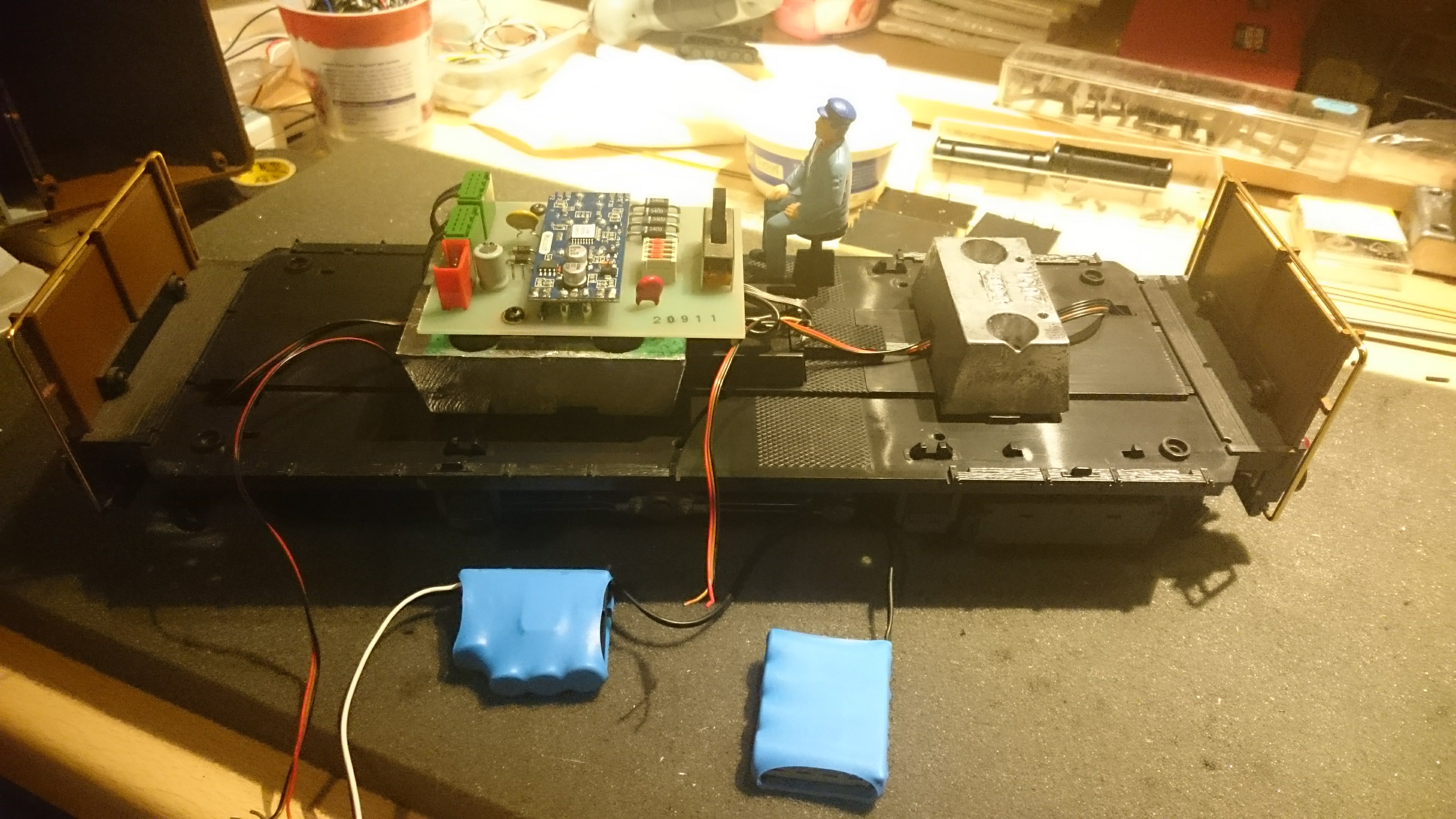

Nun kommen die Spannungspuffer von Massoth zum Einsatz.

Da diese Lok vor allem zum rangieren benutzt werden soll ist ein guter Puffer sinnvoll. Hier kommt der eMOTION Powercap maxi zum Einsatz, dieser soll gem. Massoth bis zu 30sec. Spannung liefern. Platz ist ja genug vorhanden aber leider keine direkte Einbauanleitung bei Massoth für den L Decoder. Im Handbuch findet man aber die nötig Info und auch die Belegung vom L Decoder findet sich auf der Webseite vom Hersteller. Hier mal zusammengefasst:

rotes Kabel (+) zum D+ Anschluss auf dem L
schwarzes Kabel (-) zum D- Anschluss auf dem L
weisses Kabel zum A5 Anschluss auf dem L

CV118 auf 31 einstellen. So weiss der L Decoder dass ein Spannungspuffer angeschlossen ist und analog Modus (CV29?) abschalten. Belegung vom L Decoder ist hier aufgeführt im Wiki von Massoth (Abb. 2, seite 8): http://wiki.massoth.de/images/6/6b/9910 ... L_1209.pdf

Die beiden automatischen Entkuppler werden wie folgt angeschlossen:

rotes Kabel (+) zum D+ Anschluss auf dem L
schwarzes Kabel (-) zum D- Anschluss auf dem L
braunes Kabel je nach Wunsch auf einen Ausgang (nicht A3 beim L). Ich habe A2 und A4 verwendet

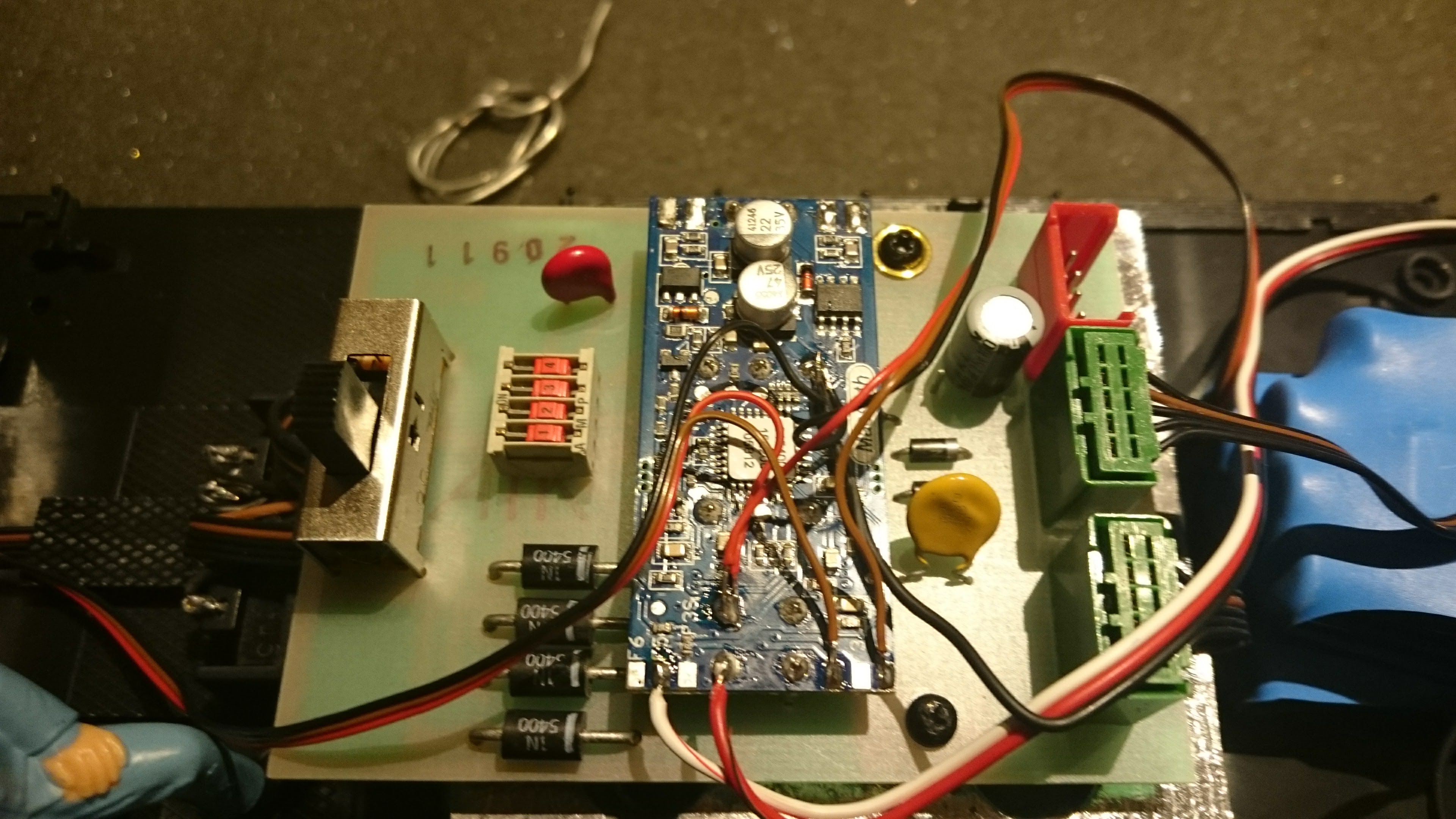

Das sieht dann zwar etwas wild aus aber funktioniert:

Keine Dimmung der Ausgänge ist noch wichtig sonst funktionert der Entkuppler nicht zuverlässig.

Dimmung ist allerdings nötig für die Lichtausgänge, ich habe hier ca. 7V eingestellt da die bestehenden Glühlampen weiter verwendet werden und nicht durch LED ersetzt sind. Falls LED eingebaut werden, bitte beachten dass trotzdem die Widerstände nötig sind, da der Ausgang nur mit PWM gedimmt wird.

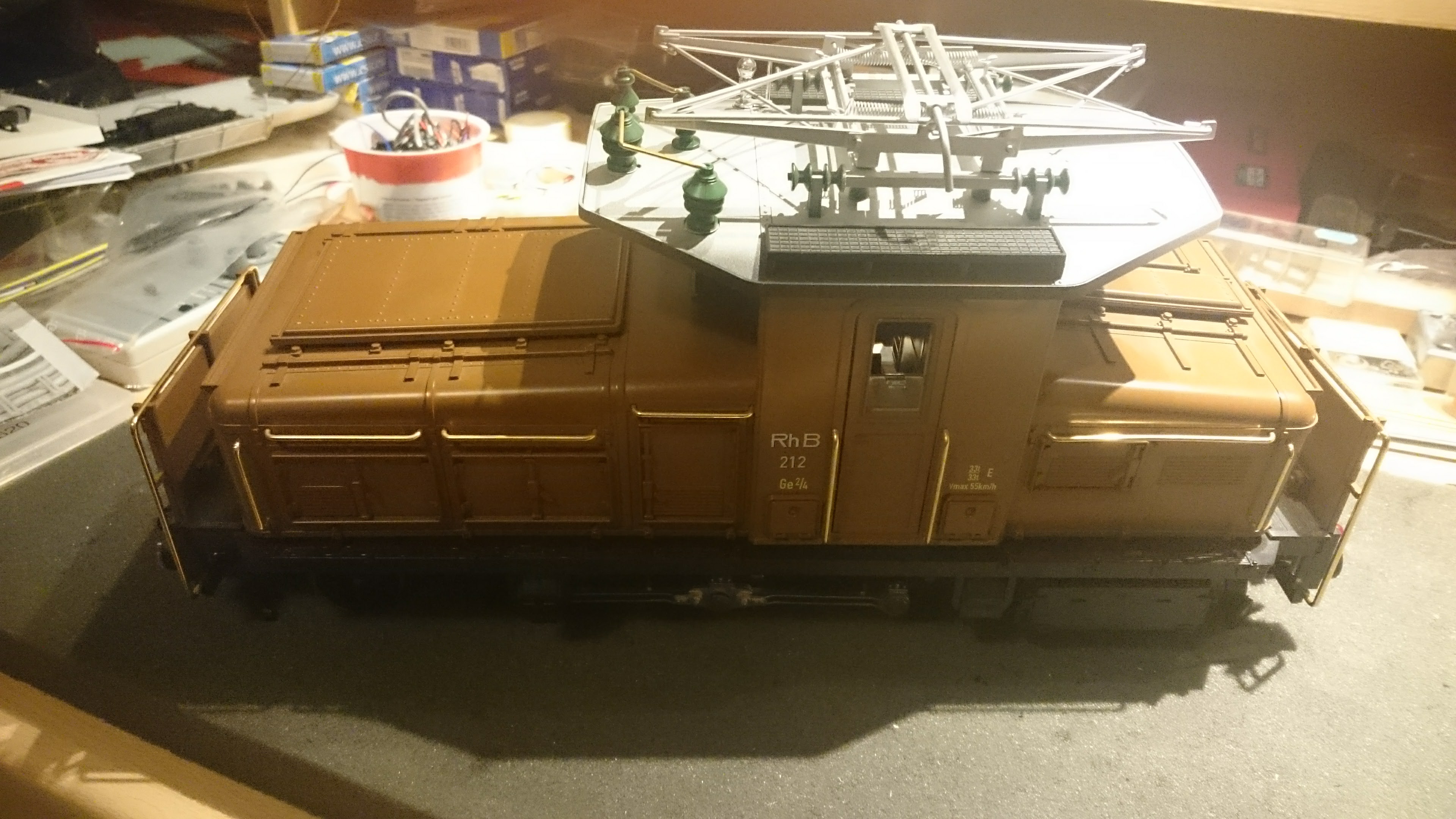

und FERTIG

viel Spass beim Nachbauen und Rangieren, diese Ge 2/4 212 geht bald zum Besitzer zurück und wird dort sicher viel zu tun kriegen
Übrigens, dass mit den 30sec stimmt dann wirklich, es dauer "ewig" bis die Lampen abschalten und das trotz Glühlampen.

[Sbbfreack]

Hoi Luegi

Super gemacht. Ich habe auch noch so ein glettisää allerdings mit onboarddecoder. Meines soll aber noch sound bekommen, dafür keine entkuppler, da diese bei Hacken zu Hacken teilweise nicht so gut funktionieren.

[Sämilama]

sali zämä....
gelesen und frage mich woher ihr noch Massoth Entkuppler habt?....
Viele für euer lager gekauft?
Und, funktionieren diese Entkuppler wirklich nicht immer richtig?
Und gibt es keine Sound-Decoder mit Entkuppleranschlüssen?

Sämi mit Grüssen aus der Schweiz

[Luegi]

Hoi Sämi

Für diese Lok habe ich damals bei Neule noch welche bekommen (http://www.lgb-Neule.ch). Was meinst du genau mit Entkuppleranschlüssen? Meinst du Servoanschlüsse? ESU XL 4.0 hat vier Anschlüsse onboard, ich glaube Zimo hat auch welche mit onboard Anschlüssen. Bei Massoth geht es auch, aber nicht onboard.

[Sbbfreack]

Hoi Sämi

Luegi hat recht, alle voll ausgebauten Zimo Grossbahndecoder haben jeweils vier Servoanschlüsse.

Zu den Grossbahndecoder zählen: MX699, MX697 (Speziell für US Schnittstelle), MX696 und MX695.

Manche H0 Decoder haben auch Servoanschlüsse, allerdings nur zwei.

[Sämilama]

Hallo Luegi

Habe bewusst entkuppler-anschluss geschrieben weil die entkupplung ja durch mehrere umdrehungen des mini-motors durchgeführt wird, oder? (also wäre der entkuppler auch ein motor-anschluss).
Ich dachte ein servo macht maximal eine umdrehung.
...lies oben auch als frage(n), dann können viele auch antworten lesen.

und sbbfreack: bin eben dabei den eigenbau-entkuppler aus dem heft nr 40, 012Express herzustellen.
Ich möchte mit massoth 8fs den mini servo mit separater adresse ansteuern. (Auch beim vorbild braucht es ja 4 hände....weiss nicht wie vorbildlich ihr seid....smile)

danke euch, auch für antworten, sämi

[Sämilama]

übrigens:
ich steure mit einer CS2. falls jemand auch so eine gute zentrale besitz, könnte ich mich mit diesem jemand bischen austauschen.....

sämi

[Sbbfreack]

Ich dachte ein Servo macht maximal eine Umdrehung.

Hoi Sämilama

Ein normaler Servo macht nur ca. 180° also eine halbe Umdrehung
