PA-1 von ALCo wird Digital

[CSX]

Hallo Zusammen

Nach nun doch längerer Umbauabstinenz (was mein Rollmaterial betrifft) habe ich nun ein neues Projekt.

Eine ALCo PA 1 der Pennsylvania Railroad (PRR).
Diese Lok passt sehr gut zum bestehenden Rollmaterial (GG1, ALCo FA/B 1 in Tuskan und Grün und zur Pacific 4-6-2).
Das Modell ist von USA Trains und somit die eingebaute Elektronik "nur" zum Teil brauchbar.
Also wird die Lok "ausgelutscht" und von Grund auf neu verkabelt.

Was wir neu?

- Digital mit Sound
- RG wird neu am ESU XL V 4.0 angeschlossen.
- Treppen sollen beleuchtet werden.
- Hauptfahrlicht wird ersetzt durch LED.
- Fahrwerksbeleuchtung
- Mehr Gewicht

Irgendwie will ich den Führerstand auch noch Lichttechnisch etwas aufwerten, was aber noch nicht was oder wie

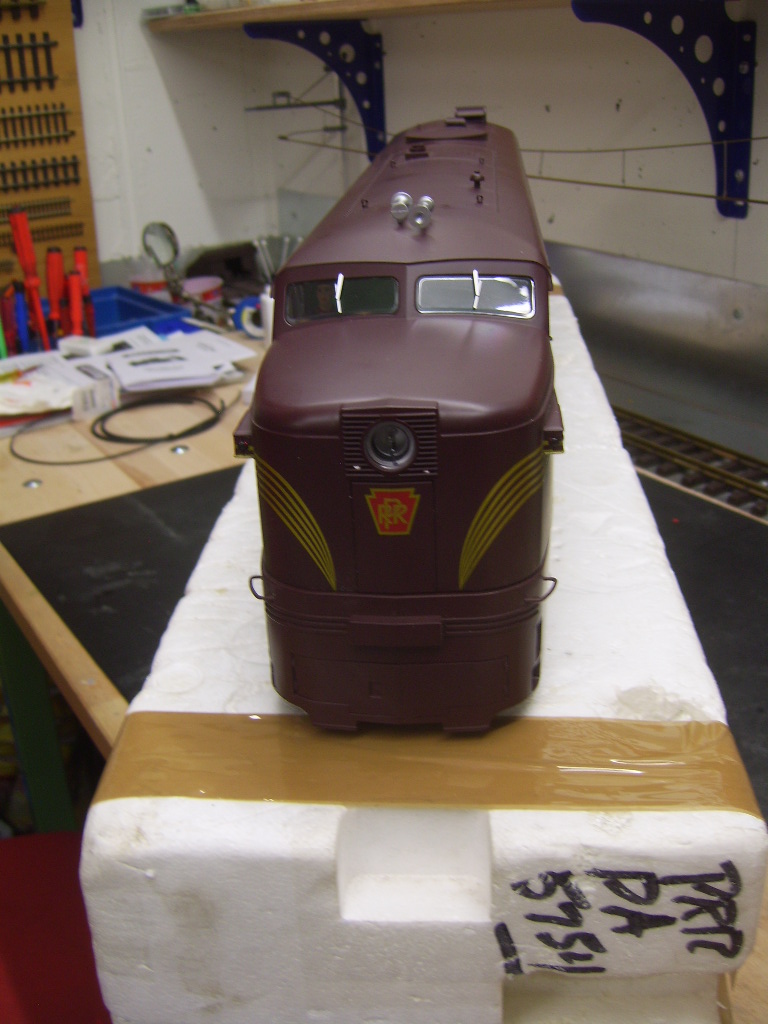

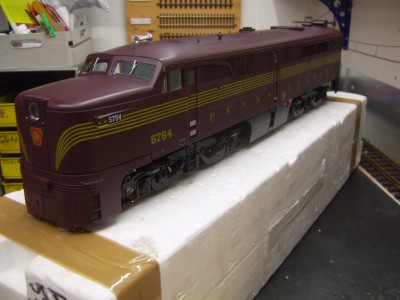

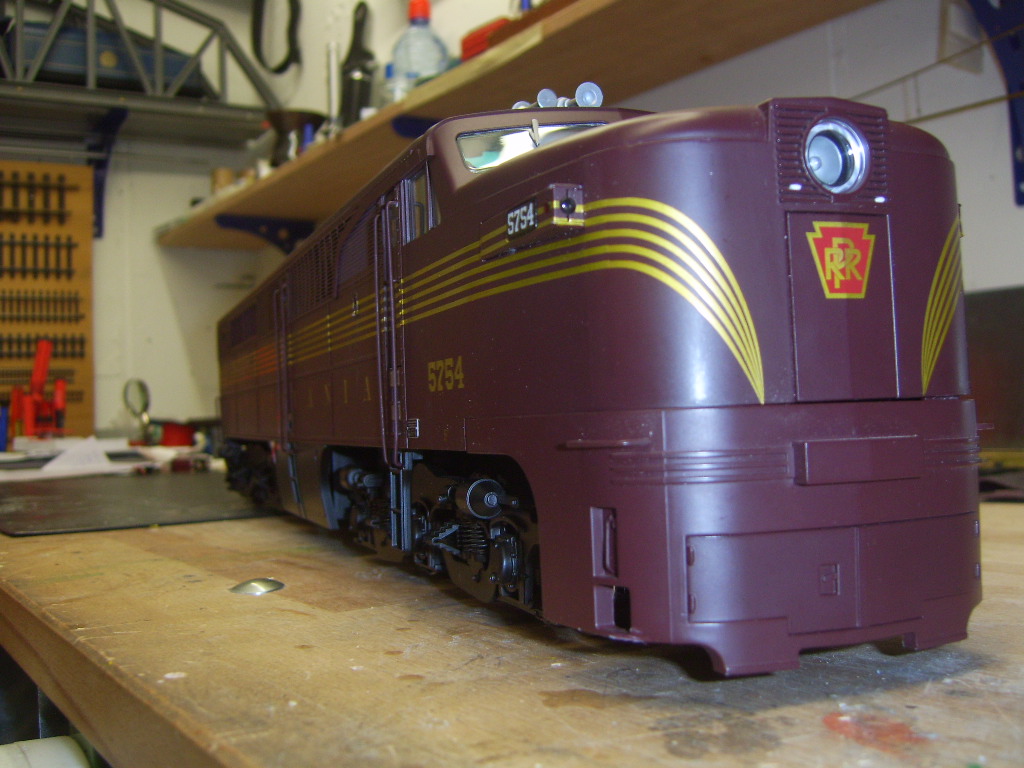

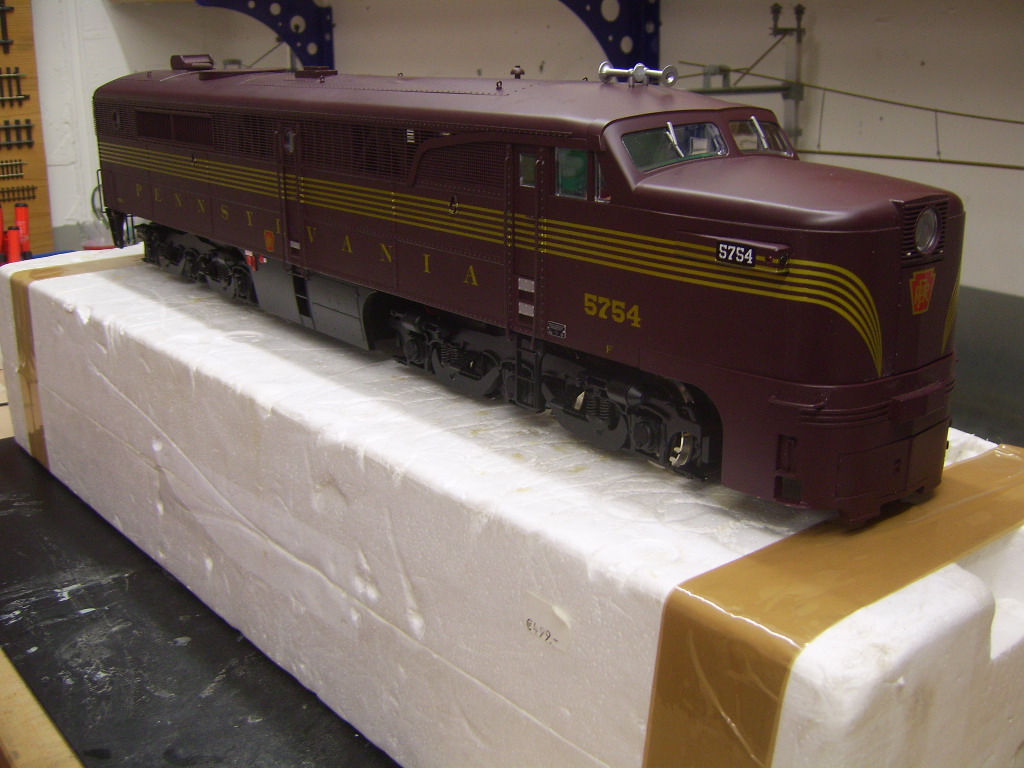

Hier nun die Bilder der PA 1 der PRR

[CSX]

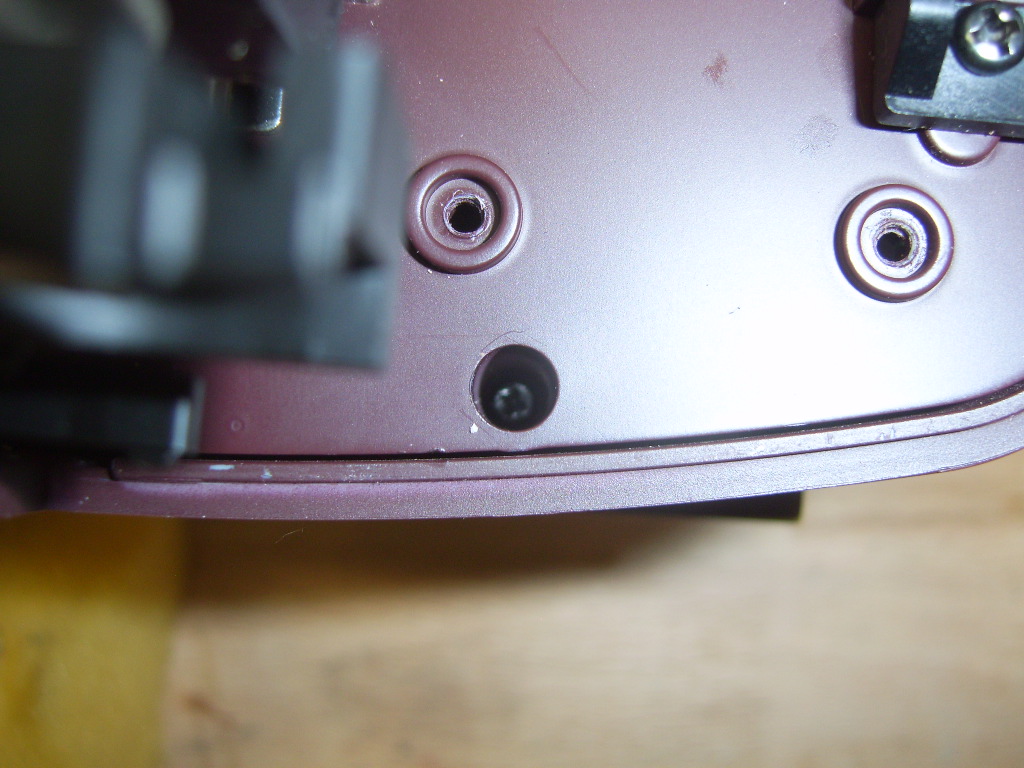

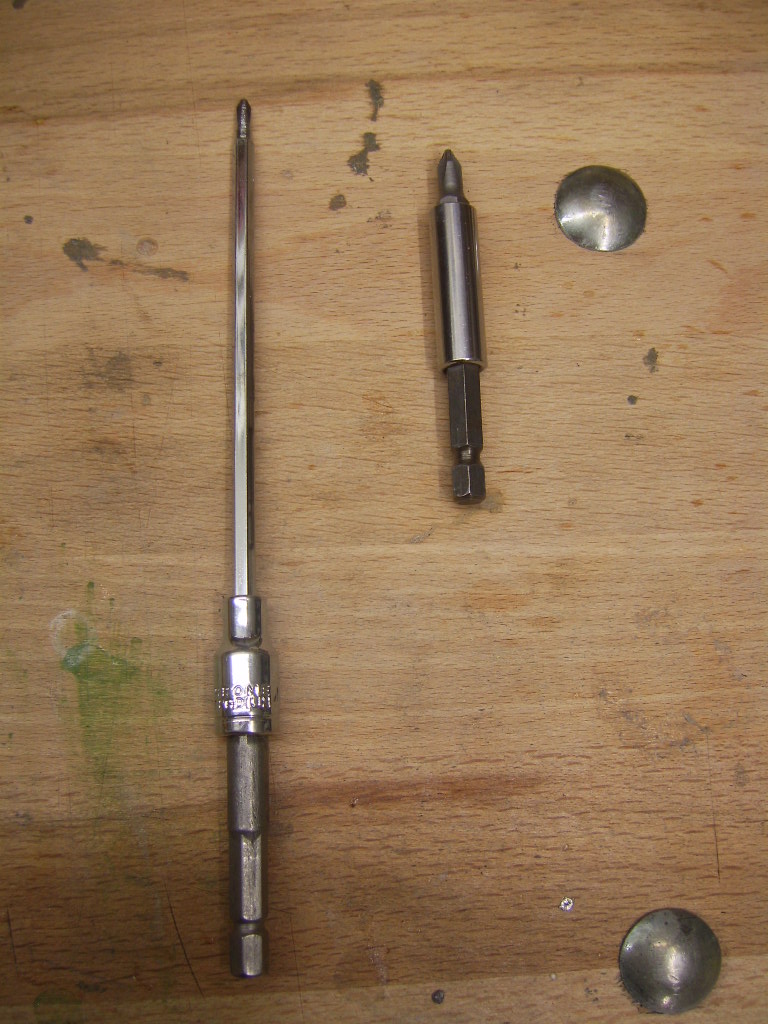

Das öffnen der Lok geht einfach.
Mit den langen Kreuzschraubenziehern ist das kein Problem

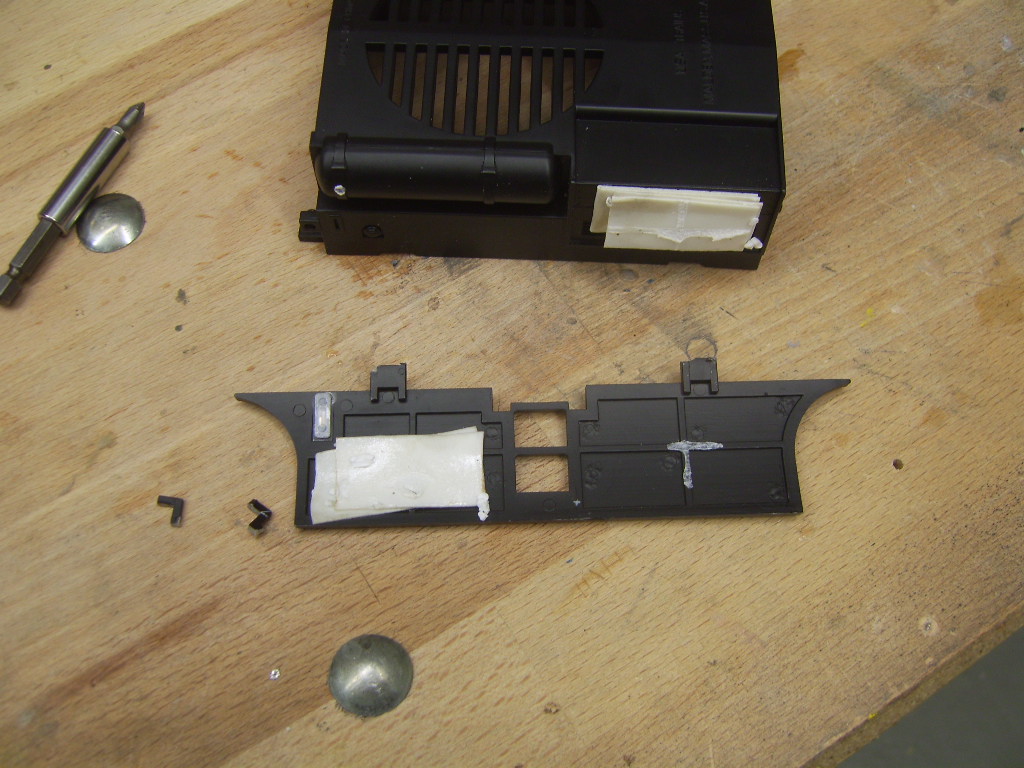

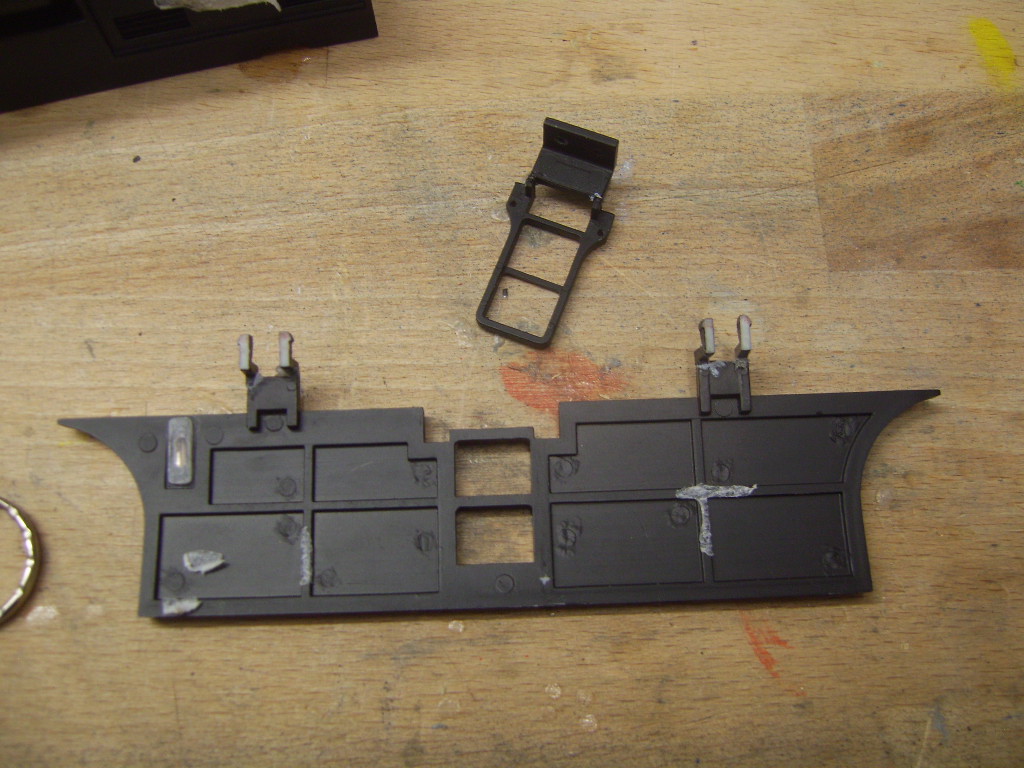

Leider hat die Lok schon ein paar defekte Stellen, die aber gleich geleimt wurden, auch wurde die Treppe nun schon zum zweiten Mal geleimt.

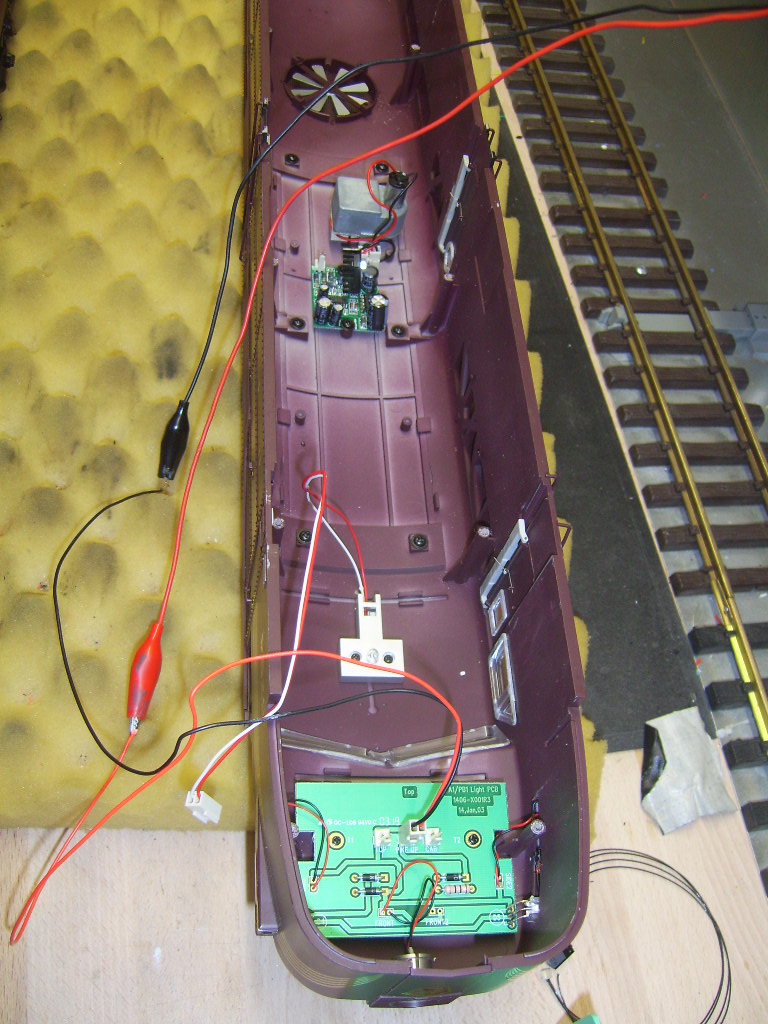

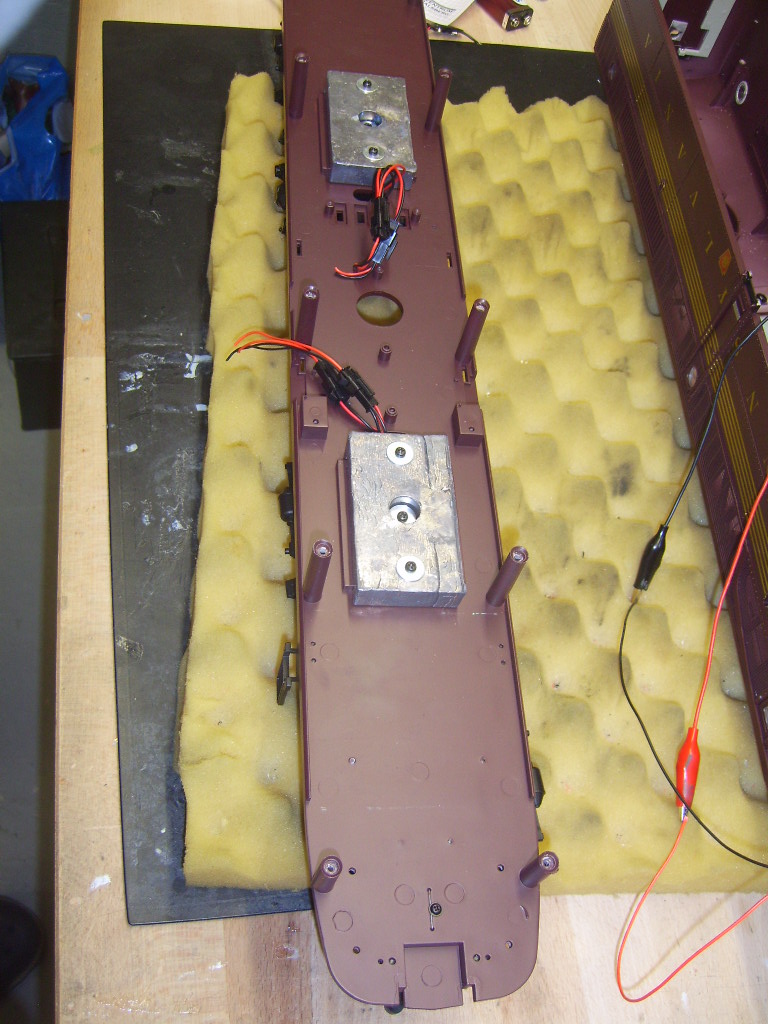

Die alte Platine wurde auch schon ausgebaut.

[CSX]

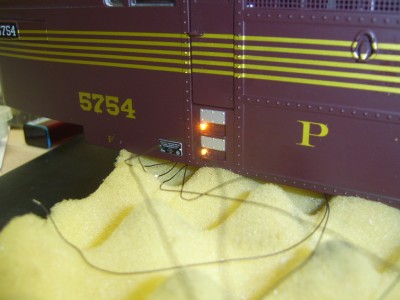

Danach ging es an die Lichter der Treppen.

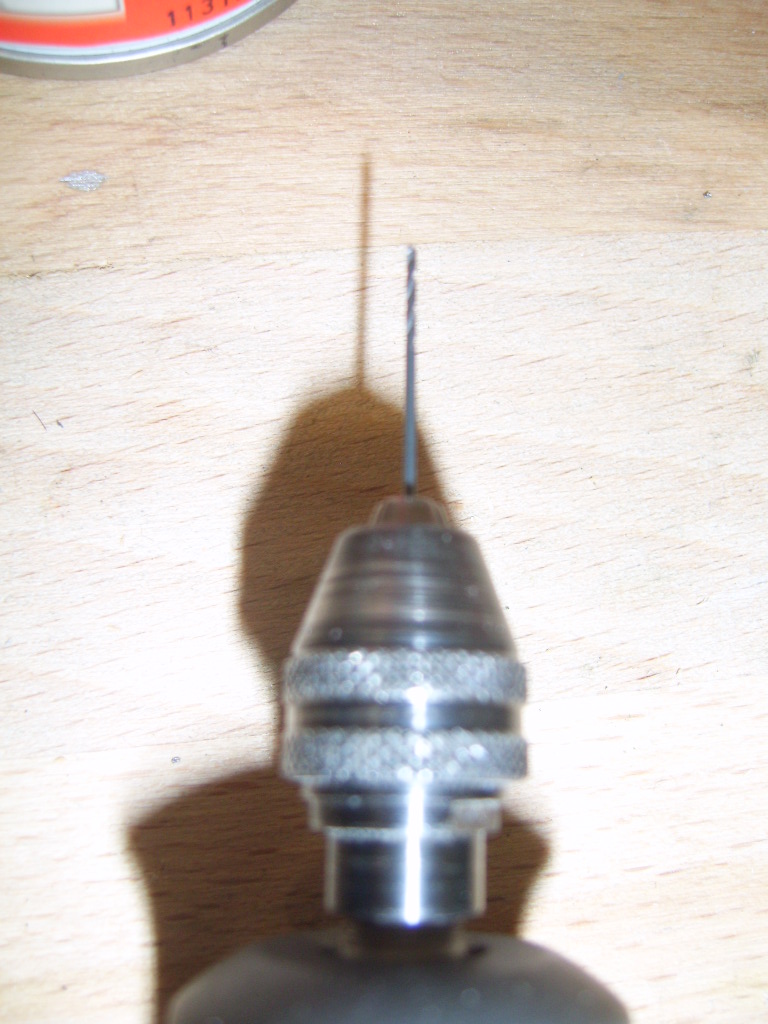

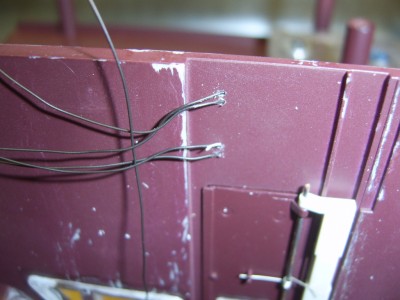

Dazu habe ich gelbe SMD's verwendet, die SMD's werden aussen Angeklebt und die Drähte werden durch 0,4 mm Löcher
ins Gehäuse geführt.

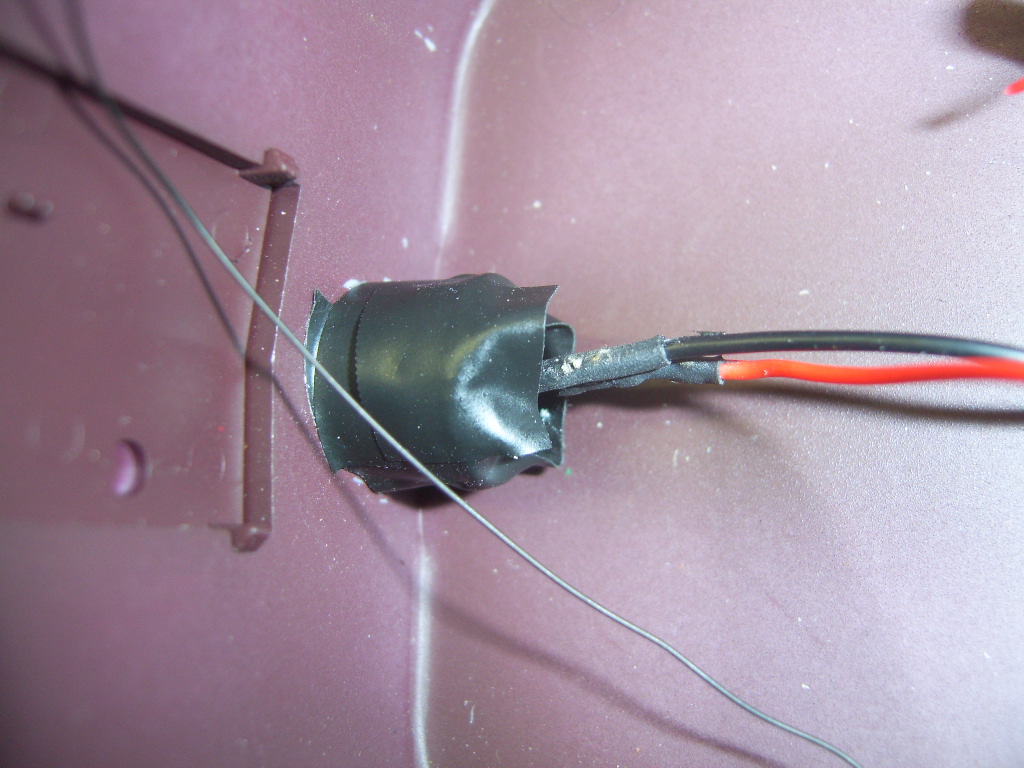

Das Hauptfahrlicht wurde durch eine LED ersetzt.

[CSX]

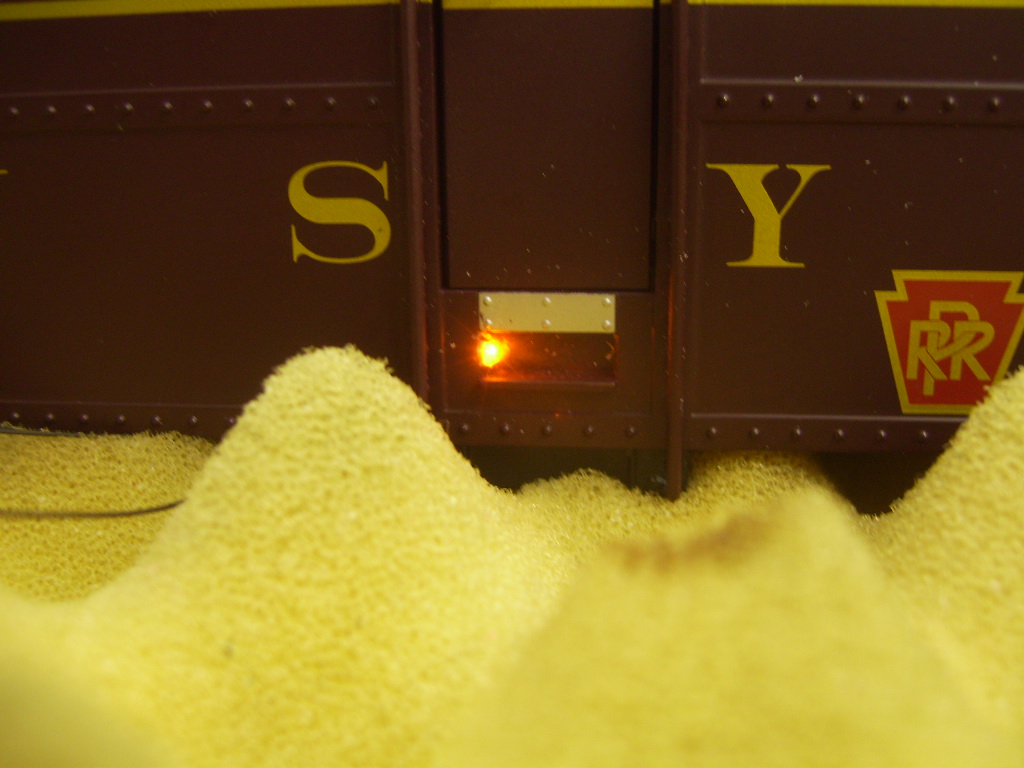

Erstes Ziel erreicht

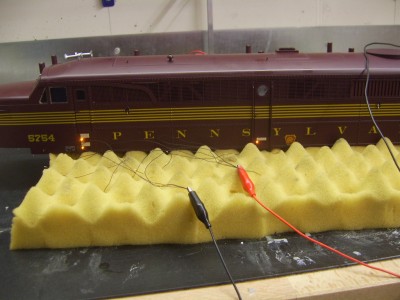

Treppenbeleuchtung

[Luegi]

Sieht edel aus mit der Treppenbeleuchtung, SAFETY FIRST wie immer bei den Amis

[CSX]

Tag 2

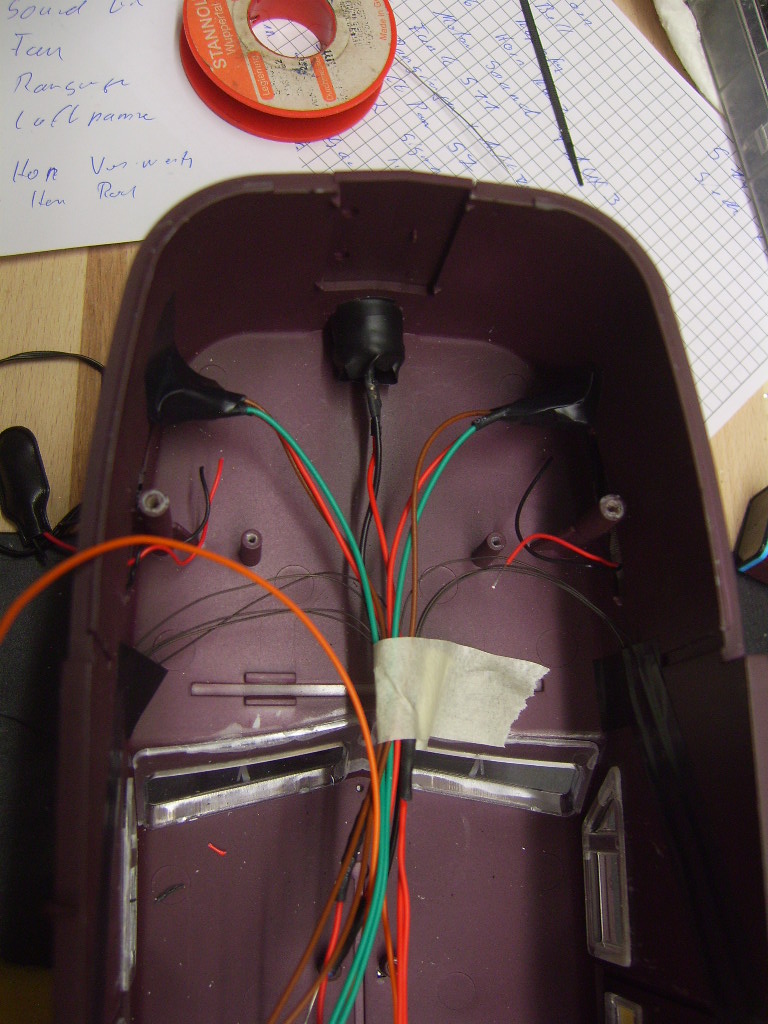

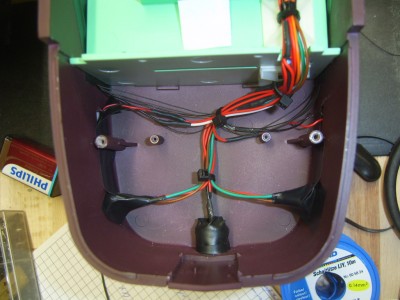

Heute ging nicht viel, dafür bin ich mit der "Schnauzte" Lichttechnisch fertig.
Da ich keine Idee hatte was den Führerstand betraf habe ich die Beleuchtung ausgewechselt und dort einen Golden LED eingebaut.

[Luegi]

Wird langsam richtig gut die Grosse
Bin gespannt welche Features du alles einbaust

[CSX]

Tag 3

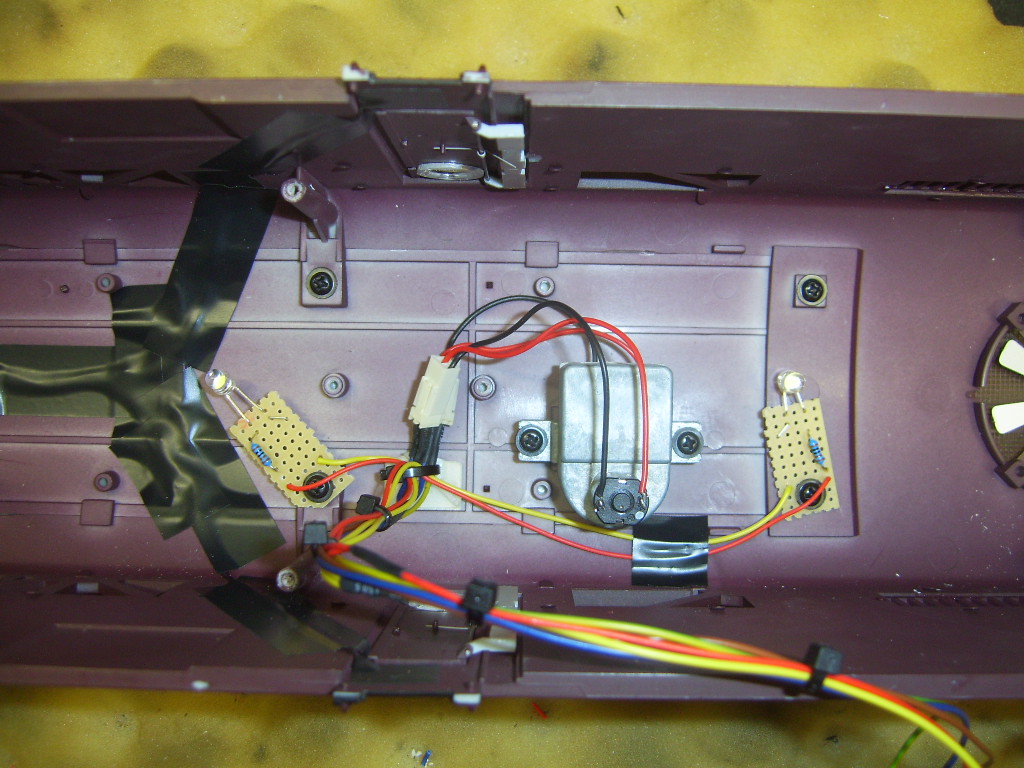

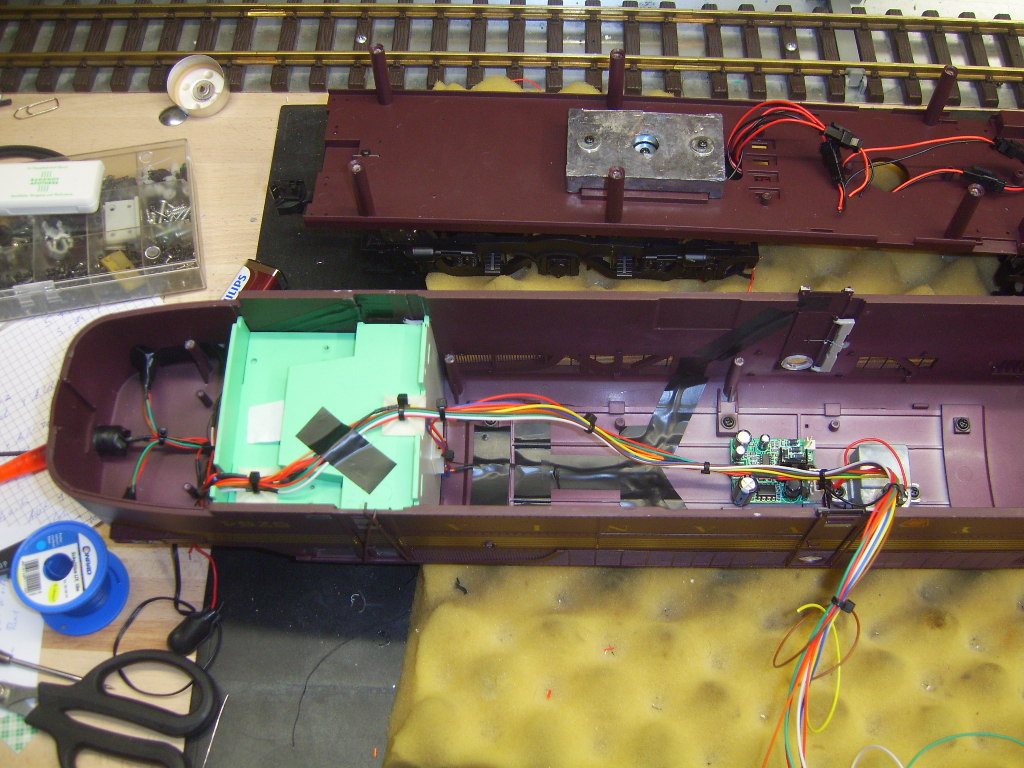

Die Umbauten am Oberbau sind soweit fertig (Motorraum Beleuchtung und RG vorbereitet).

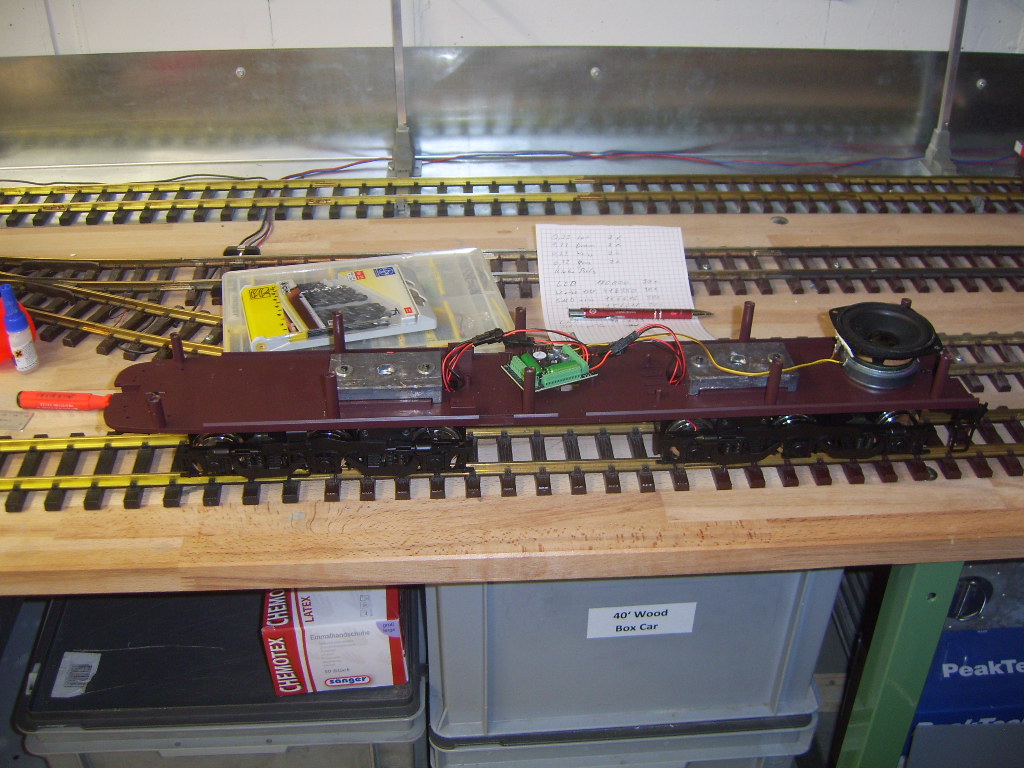

Dem Unterbau wurde nun der Decoder hinzugefügt und Angeschlossen.
Auch ist der Decoder soweit Programmiert.

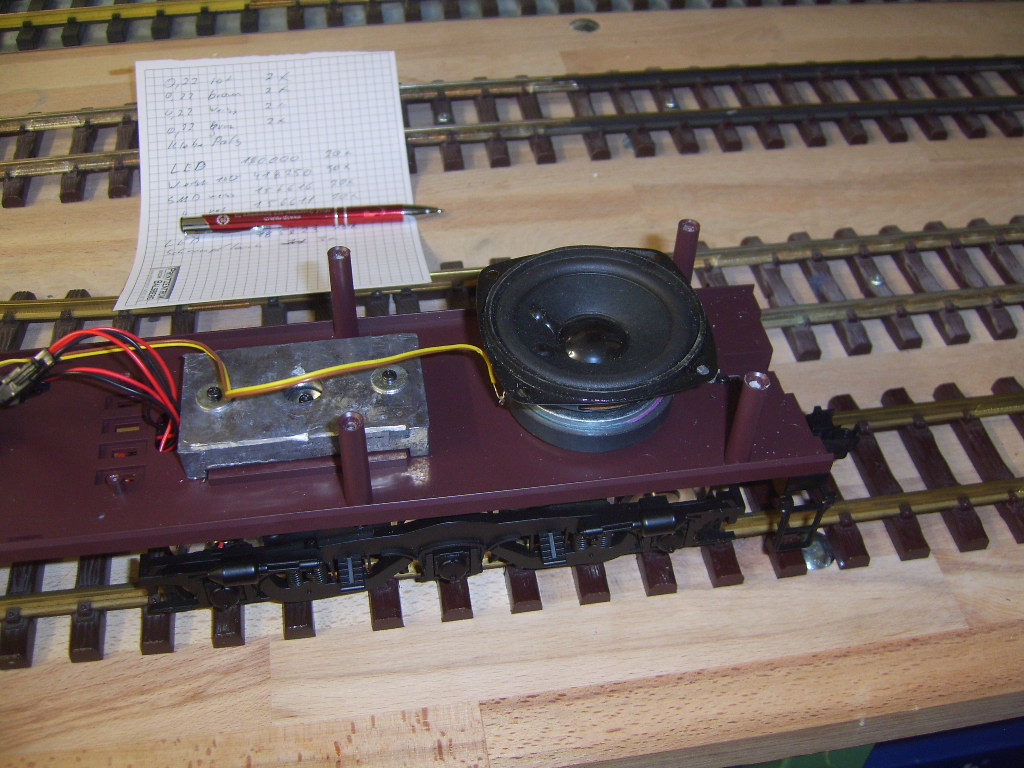

Der Lautsprecher ist nur zum Test platziert worden.

Beim RG bin ich mir nicht ganz schlüssig ob ich nun den von USA-Trains "kompatibel" mit dem ESU Decoder machen soll,
oder den gleich von ESU einbauen???

Na wir werden sehen

[Sbbfreack]

der Lautsprecher ist ein Visaton FR 8 JS? bringst du den in den Tank ohne oben den Boden zu "lochen"?

[CSX]

Der ist nur für den Sound Test.
ev. baue ich zwei Lautsprecher ein der ESU hat ja auch zwei Soundausgänge

Gehe die Lautsprecher am Samstag posten
