Von einem Kollegen haben wir eine alte DKW geschenkt bekommen. Nach einiger Recherche haben wir herausgefunden, dass es sich bei den Antrieb um eine Version von der AZB Behindertenwerkstätte handelt. Diese motorischen Antriebe wurden in der Schweiz gefertigt. Offenbar hat sich der Antrieb nicht bewährt, er wurde nur ca. 2 Jahre (Anfang 80er) produziert.

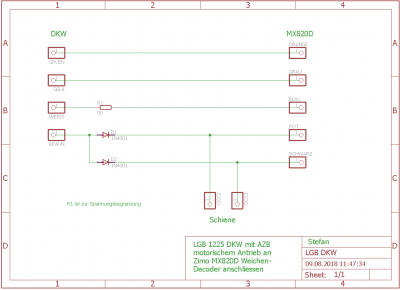

Damit die DKW digital geschaltet werden kann, musste eine kleine Schaltung her. Der Zimo MX820D Weichendecoder ist zwar wasserdicht, verfügt aber über kein Masse Minus. Deshalb mussten zwei Dioden zwischen dem braunen Draht der DKW und dem orangen und grauen Draht des Decoders eingebaut werden. Die Schaltzeit mit Config 3 auf 3 gesetzt sonst bleibt die DKW im Schaltvorgang stehen. Da der Antrieb auf 14V ausgelegt ist und die Schienenspannung 24V beträgt war ein Widerstand notwendig. Dieser ist zwischen dem weissen Draht der DKW und dem blauen Draht des Decoders eingebaut. Ich habe zur einfacheren Darstellung einen Schaltplan gezeichnet.
- LGB DKW.png (11.7 KiB) 1570 mal betrachtet

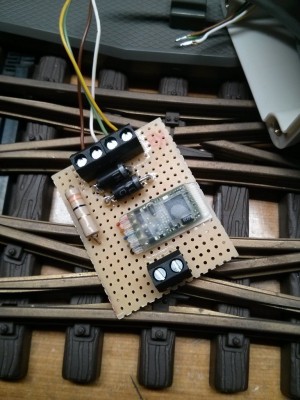

Die Schaltung mit dem Decoder auf eine Platine gelötet:

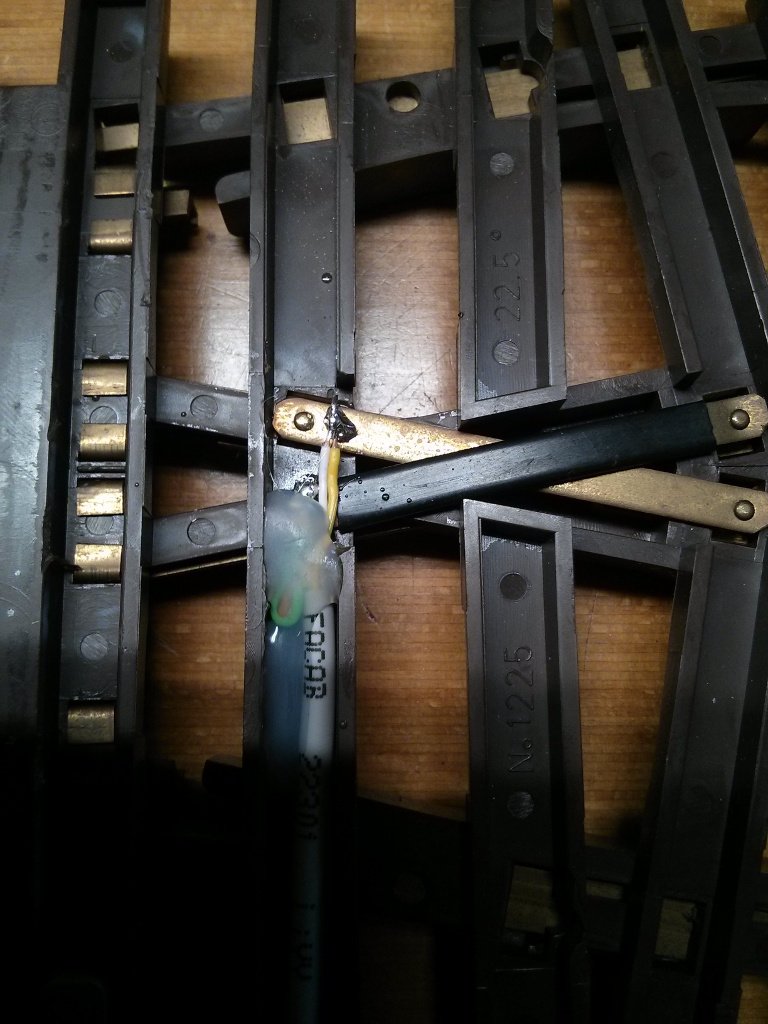

Die DCC Versorgung des Decoders ist unten an der DKW abgenommen

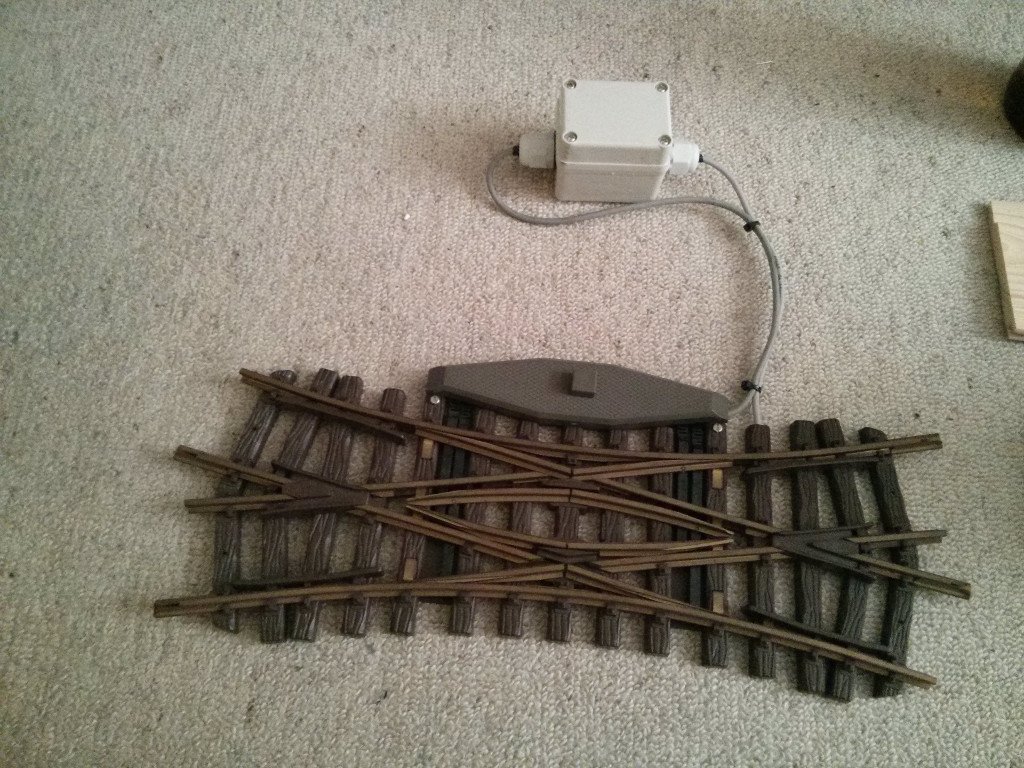

Da die Schaltung abgesehen vom Decoder nicht Wasserdicht ist, habe ich alles in einem wasserdichtes Gehäuse verstaut
Laut dem originalen Datenblatt ist der Antrieb «Absolut wasserdicht». Wenn man aber im Internet liest, schreibt doch der ein oder andere, dass die Antriebe nicht witterungsbeständig waren und deshalb nach so kurzer zeit vom Markt genommen wurden. Ich habe mir den Antrieb angesehen. Wahrscheinlich funktioniert er solange er nicht im Wasser liegt. Mal schauen was im Ausseneinsatz passiert.
