LGB EMD F7 A und B

[Sbbfreack]

Unsere LGB F7 sollen elektronisch und Beleuchtungstechnisch überarbeitet werden. Angefangen hab ich mit den B-Units, da ich für die A-Units noch LED‘s usw. bestellen muss.

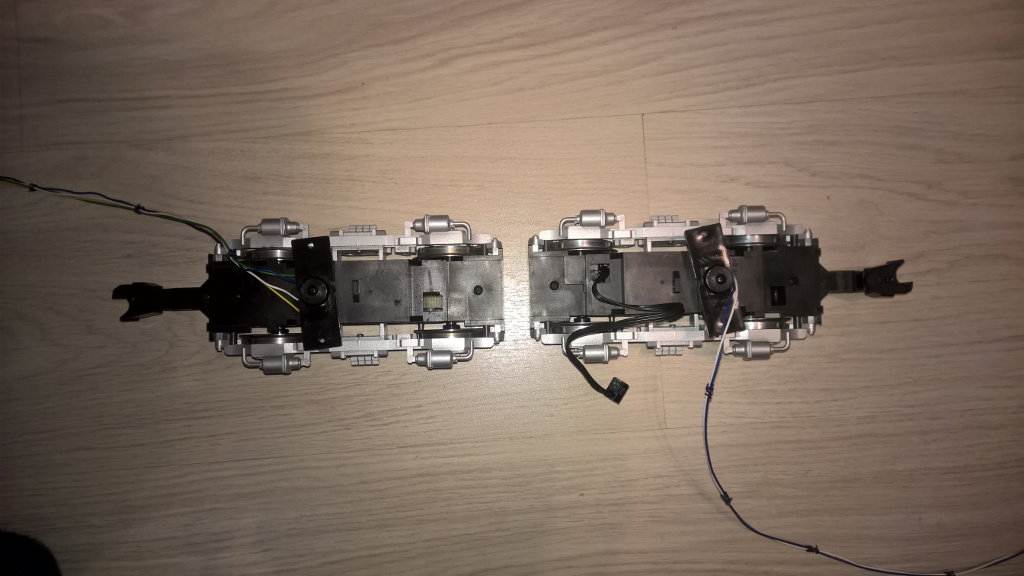

Die B‘s hab ich bereits vor längerem mit einem Motor und H0 Decoder ausgerüstet, da das LGB Soundmodul durch war und wir die A‘s kurz zuvor mit neuen Fahrdecoder ausgerüstet hatten, kam eine erneute Umrüstung auf Sounddecoder nicht in Frage. Strom konnten die B-Units aber nicht selber aufnehmen. Sie musste wie zuvor mit einer Lok verbunden werden. Nun habe ich in beiden Drehgestellen Schleifkohlen nachgerüstet.

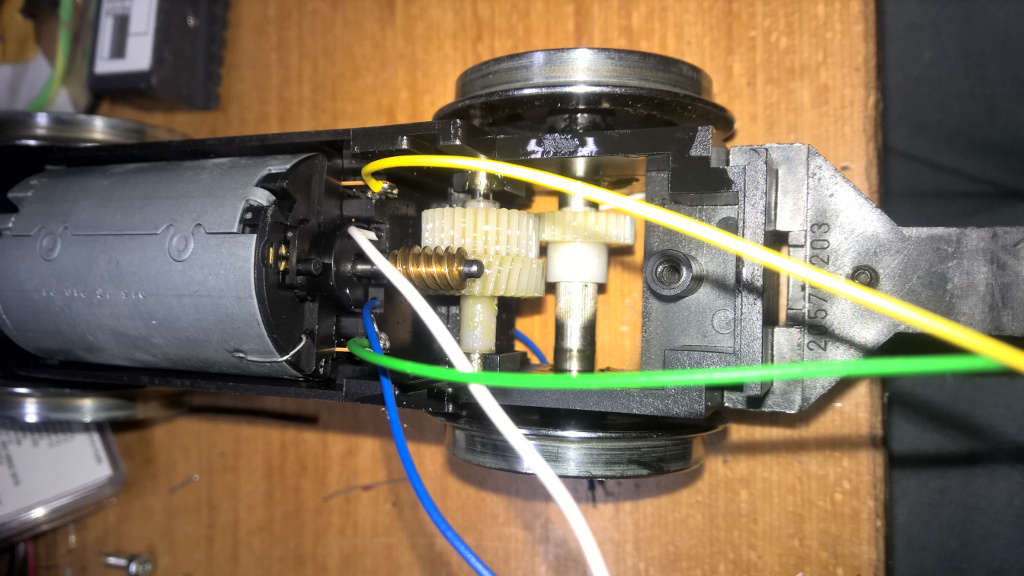

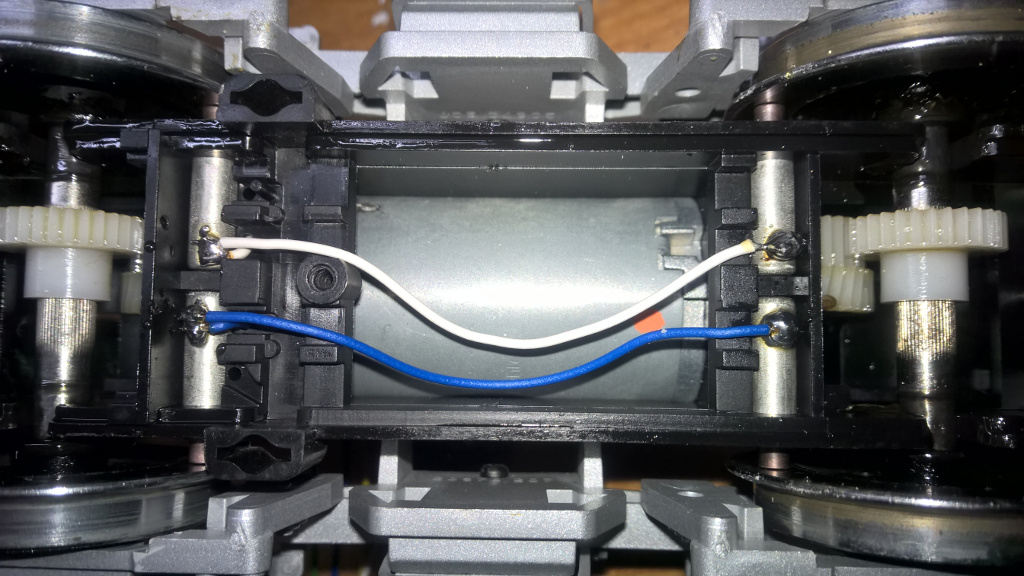

Die Kabel hab ich bei den Kohlen sowie beim Motor direkt angelötet. Da keine braune Litze vorhanden war, hab ich blau verwendet. Die restlichen Farben entsprechen der LGB Norm.

Auf einen Stecker direkt am Getriebe wurde verzichtet.

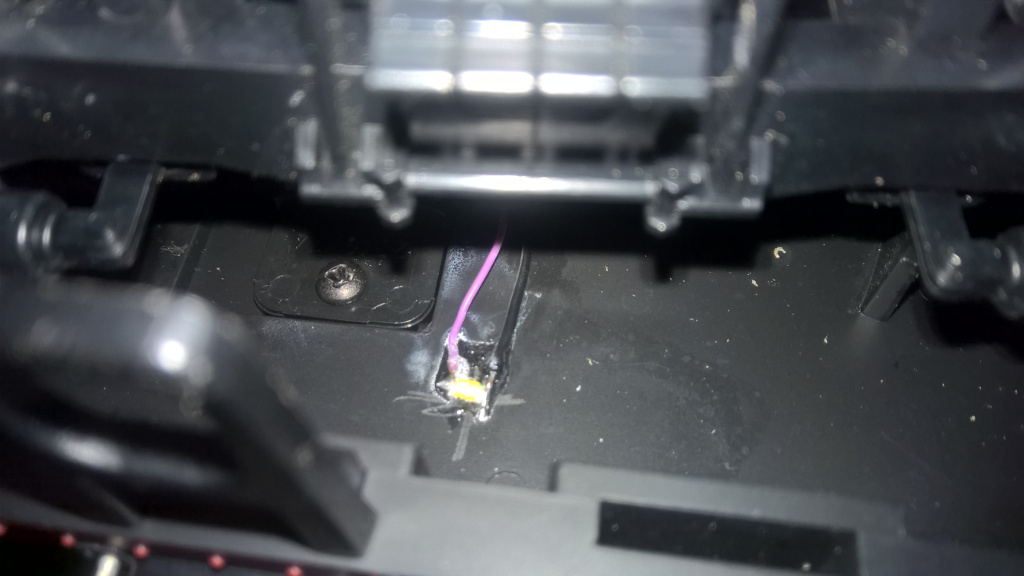

Die Drehgestellbeleuchtung besteht aus zwei SMD LED‘s die auf beiden Seiten oberhalb des vorderen Drehgestells angeklebt sind.

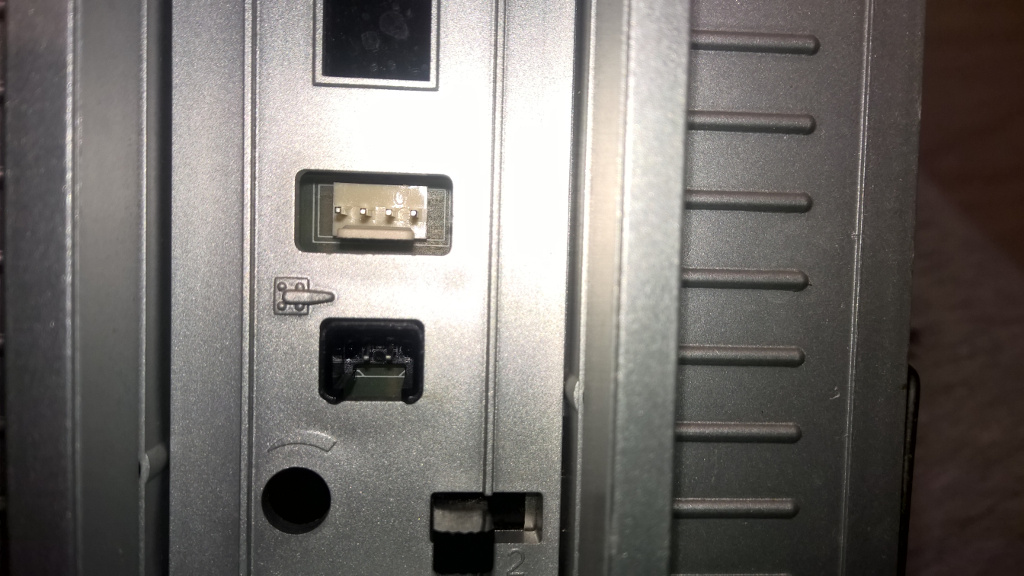

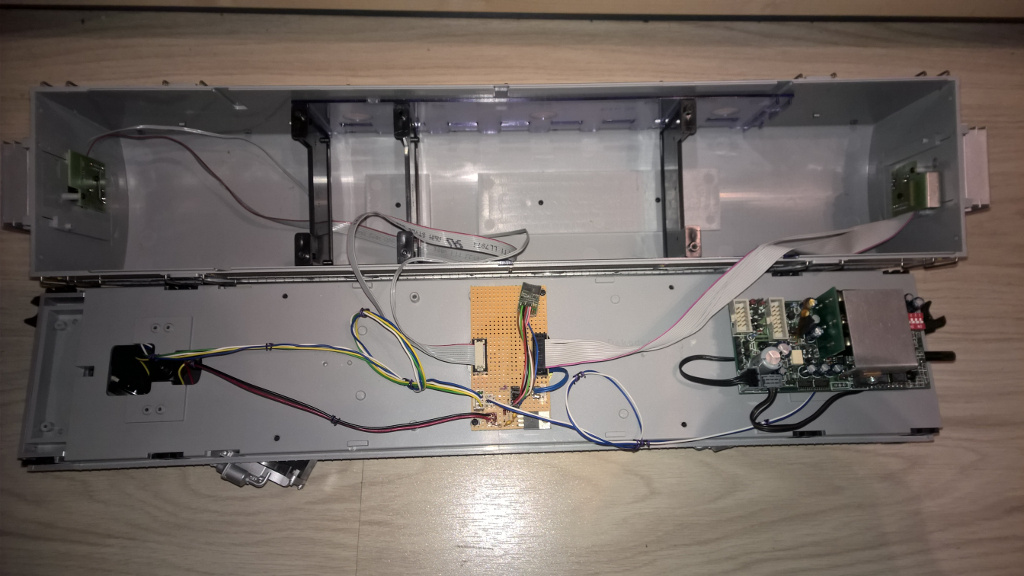

Die Platinen an den Enden der Unite werden weiter verwendet, einzig die vierpolige Buchse hab ich ersetzt, da die orignalen Verbindungskabel recht schnell kaputt gegangen sind.

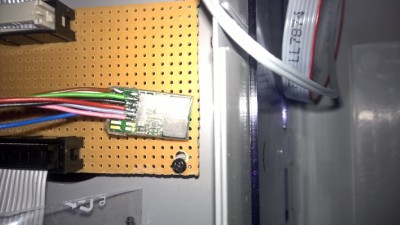

Das alte Soundmodul darf weiterhin mitfahren . Der Decoder wird noch mit doppelseitigem Klebeband auf den Print geklebt.

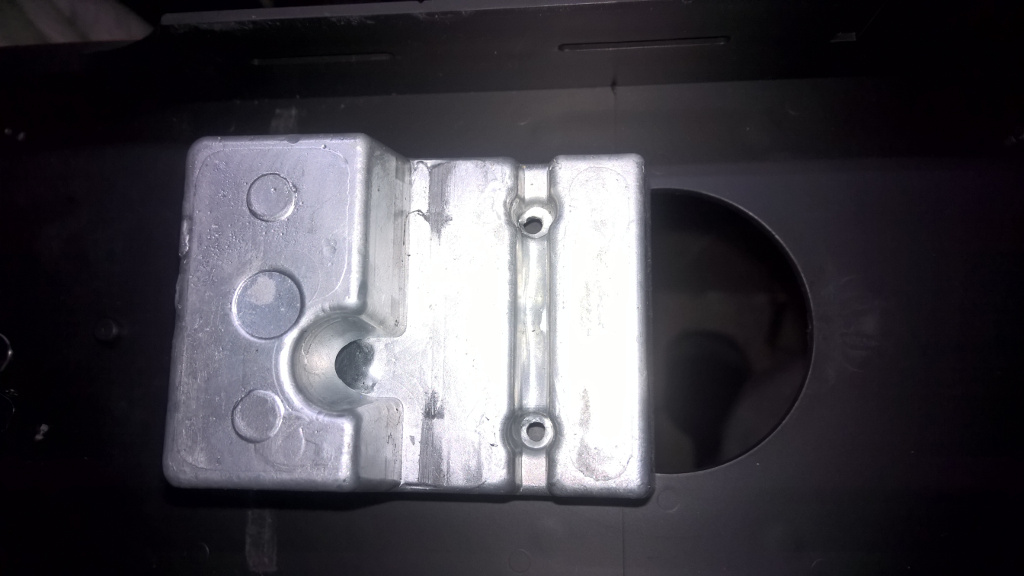

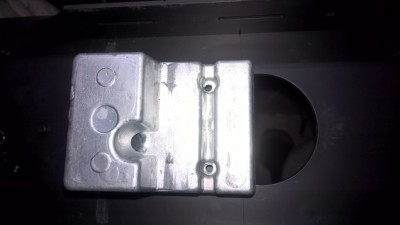

Da das B relativ leicht ist wurde es beim ABA Betrieb manchmal aus den Schienen gedrückt. Deshalb haben wir schon früher mal ein Gewicht in den Tank gelegt. Dieses Gewicht hab ich jetzt auch noch angeschraubt.

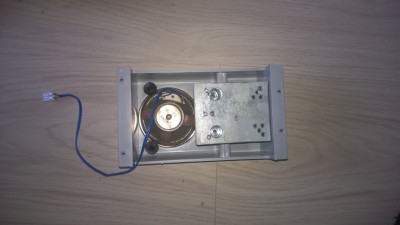

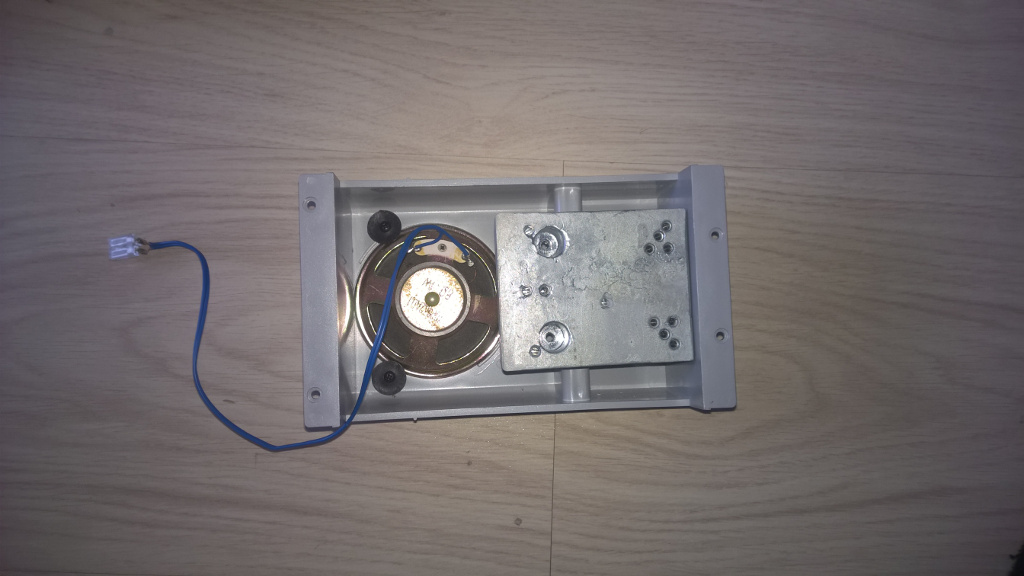

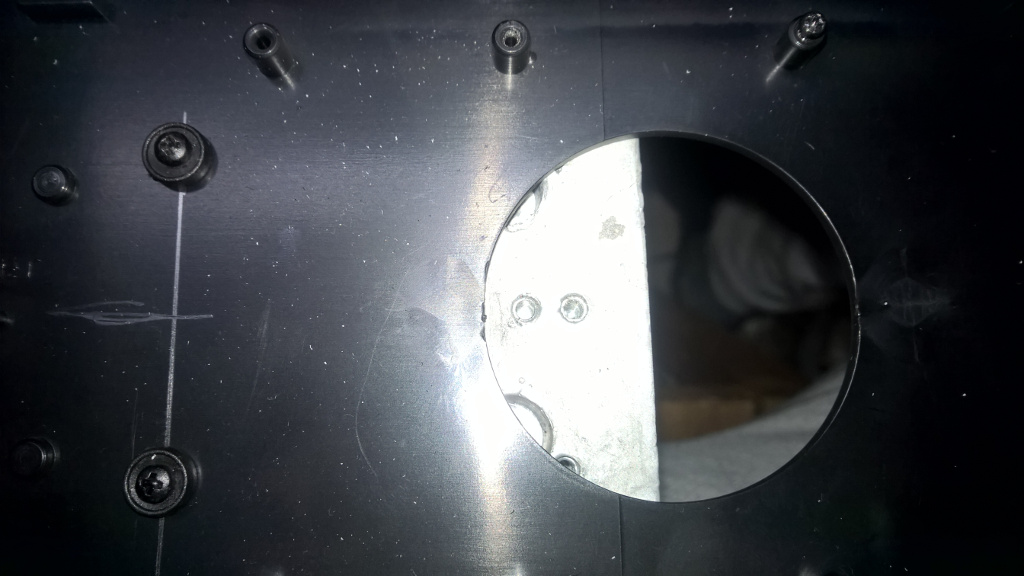

Kaum gemacht, da dachte ich: „wäre auch besser gewesen, das Gewicht ans Chassis zu schrauben.“ hab ich dann beim SP B gemacht

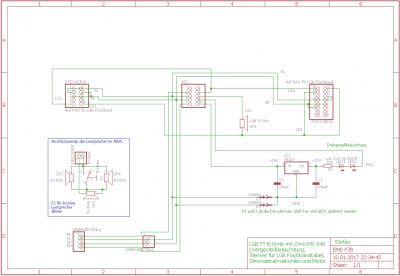

Der Schaltplan:

Videos vom Sound:








Fortsetzung folgt.

[Sbbfreack]

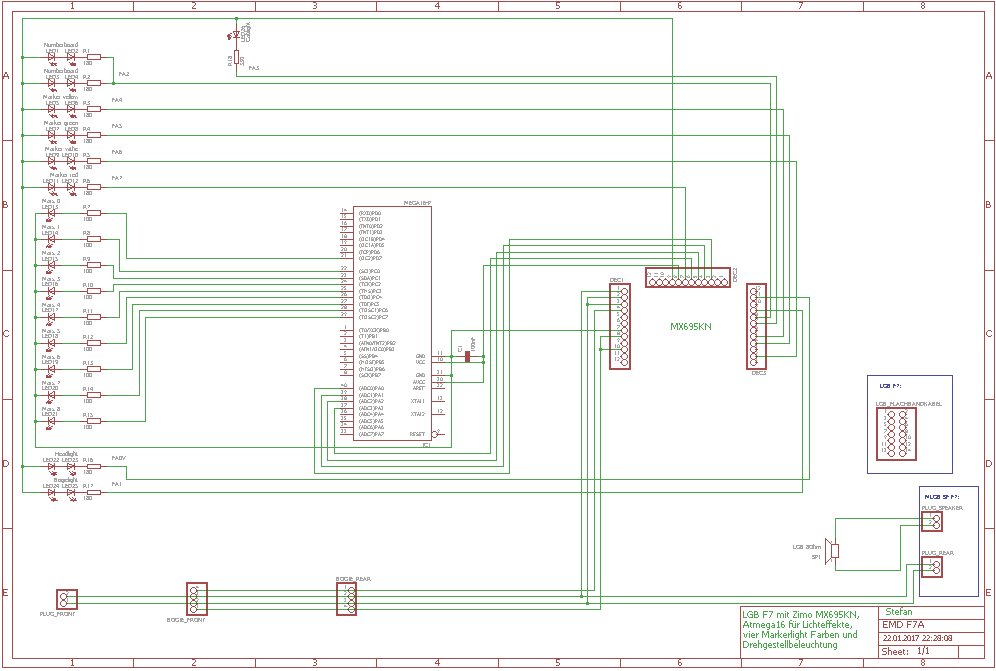

Hier schonmal der Schaltplan für die Lok, ist noch nicht ganz komplett und leider auch nicht scharf, da A3.

[gartenbahn]

Hallo,
Was für Stecker und Kupplunge für die Stromverbindungen hast du genutzt? Hast du ev. eine Bezugsquelle?
Danke und Gruss Edy
